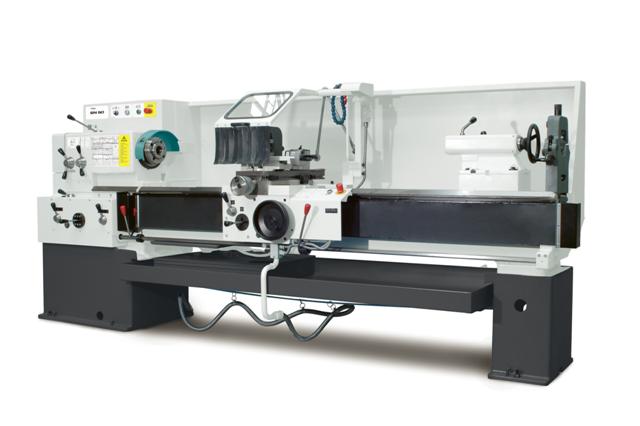

Токарный станок SN 50C предназначен для обработки деталей типа валов и фланцев в единичном и среднесерийном производстве.
Токарный станок используется:
-
для обработки внутренних и внешних цилиндрических, конических и сферических поверхностей;
-
для нарезки внутренней и наружной резьбы всех основных типов.
Отличительные особенности токарного станка:
-
Мощность главного двигателя 5,5 кВт.
-
Диаметр отверстия в шпинделе 52 мм.
-
Широкий диапазон скоростей шпинделя 22-2000 об/мин.
-
Высокая точность обработки поверхности детали по стандарту STN ИСО 1708 .
-
Простая система нарезания всех основных типов резьбы.
-
Широкий выбор стандартных и дополнительных приспособлений.
Стандартная комплектация включает:
-
Электрооборудование.
-
Фланец для закрепления патрона
-
Переходник Морзе 6/Морзе 5 для сужения конуса пиноли задней бабки.
-
Неподвижный центр Морзе 5.
-
Поперечный упор.
-
Переставляемые шестерни для нарезания резьбы 11,5, 13 и 27 ниток на дюйм, а также набор других шестерен.
-
Руководство по эксплуатации станка.
-
Оборудование для подачи СОЖ, с насосом в резервуаре для СОЖ.
-
Арматура для подсветки, 24В (без лампы).
-
Контейнер для стружки.
Дополнительные приспособления:
-
4-кулачковая планшайба диам. 500 мм.
-
Плоская планшайба диам. 500 мм. 3- или 4-кулачковый универсальный патрон диам. 250 мм.
-
Подвижный центр Морзе 5.
-
Поворотный резцедержатель.
-
Продольные и поперечные скользящие микрометрические упоры.
-
Шкала индикатора резьбы.
-
Поддон для стружки.
-
Заднее ограждение для защиты оператора от стружки.
-
Анкерные крепления.
-
Прижимные фланцы для крепления специальных патронов макс. диам. 315 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
|
SN50С
|
Рабочий диапазон
|
|
|
Макс.рабочий диаметр над станиной
|
мм
|
500
|
Макс.диаметр в центрах и в патроне
|
мм
|
270
|
Макс. длина обрабатываемого вала
|
мм
|
1000/1500/2000
|
Макс.масса в центрах
|
кг
|
1785
|
Главный шпиндель
|
|
|
Передний конец шпинделя (ДИН 55026)
|
|
6ISO-702/III
|
Отверстие в шпинделе
|
мм
|
52
|
Диапазон оборотов
|
мин-1
|
14-2500
|
Мощность двигателя/ 50% ЕД
|
кВт
|
5,5
|
Суппорт
|
|
|
Рабочий ход в оси Х
|
мм
|
300
|
Перемещение резцедержателя
|
мм
|
149
|
Поперечные рабочие подачи
|
мм/мин
|
0,05-6,4
|
Ускоренная подача в поперечной оси
|
м/мин
|
3
|
Продольные рабочие подачи
|
мм/мин
|
0,025-3,2
|
Ускоренная подача в продольной оси
|
м/мин
|
1,5
|
Параметры нарезаемых резьб
|
|
|
Метрическая
|
мм
|
0,5-40
|
Дюймовая
|
ниток на дюйм
|
1-80,0
|
Модульная
|
|
0,25-20
|
Диаметральная питчевая
|
шагов
|
2-72,0
|
Задняя бабка
|
|
|
Диаметр пиноли
|
мм
|
70
|
Конус пиноли
|
Морзе
|
5
|
Ход пиноли
|
мм
|
180
|
Габаритные размеры станка (длина х ширина х высота)
|
мм
|
3630х1080х1455
|
Масса станка
|
кг
|
1590
|
Специальное оборудование по желанию заказчика
|
|
|
Подвижный люнет (диаметр)
|
мм
|
10-115
|
Неподвижный люнет
|
|
10-115, 110-250
|
