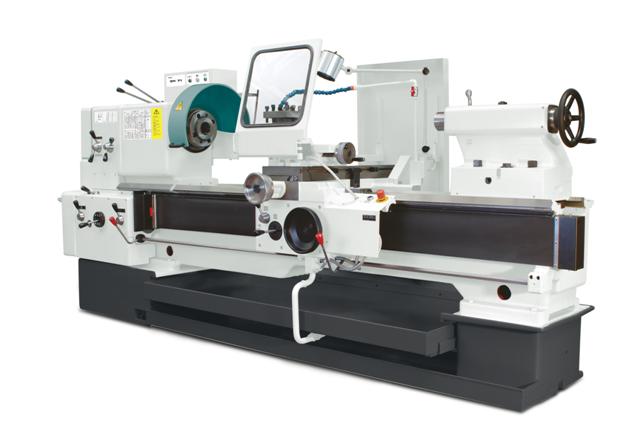

Токарный станок SN 71C находит применение для обработки деталей типа валов и фланцев в единичном и серийном производстве. Выполнять грубую и финишную обработку внешних и внутренних поверхностей заготовок с требуемой точностью позволяют характеристики и конструкция станка
Отличительные особенности станка:
-
Мощная литая чугунная станина. Широкий диапазон скоростей шпинделя 10-1000 об/мин.
-
Высокая точность обработки поверхности детали по стандарту STN ИСО 1708 .
-
Быстрое перемещение в продольном и поперечном направлении.
-
Простая система нарезания всех основных типов резьбы.
-
Широкий выбор стандартных и дополнительных приспособлений.
-
Конструкция станка удовлетворяет правилам безопасности и гигиены оператора.
Стандартная комплектация включает:
-
Переходник М80/Морзе 5.
-
Несущая шайба диам. 250 мм.
-
Набор переставляемых шестерен для нарезания резьбы.
-
Инструменты для обслуживания станка.
-
Арматуру для подсветки.
-
Контейнер для стружки. Резервуар для СОЖ.
-
Рычаг отсоединения коробки подач для нарезания резьбы.
-
Поперечный упор.
-
Устройство быстрого подвода инструмента к заготовке.
-
Централизованную систему смазки.
-
Устройство останова с динамическим торможением шпинделя.
-
Фланец для патрона диам. 250 мм.
-
Ограждение для защиты оператора от стружки.
-
Кожух патрона диам. 250 мм
Дополнительные приспособления:
-
Плоская планшайба диам. 630 мм.
-
4-кулачковая планшайба диам. 630 мм. 3- или 4-кулачковый универсальный патрон диам. 250 мм.
-
Подвижный центр Морзе 5.
-
Неподвижный (подвижный) люнет диам. 12-180 мм.
-
Неподвижный люнет диам. 180-320 мм.
-
Люнеты с обкаточными вставками.
-
Поворотный резцедержатель.
-
Продольные и поперечные скользящие микрометрические упоры.
-
Шкала индикатора резьбы.
-
Подвижный центр Морзе 5. Поддон для стружки.
-
Анкерные крепления.
-
Прижимные фланцы для крепления специальных патронов диам. 400 мм.
-
Ручное (механическое) перемещение задней бабки.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
|
SN71С
|
Рабочий диапазон
|
|
|
Макс.рабочий диаметр над станиной
|
мм
|
710
|
Макс.диаметр в центрах и в патроне
|
мм
|
420
|
Макс. длина обрабатываемого вала
|
мм
|
1000, 1500, 2000, 3000, 4000
|
Макс.масса в центрах
|
кг
|
1900
|
Главный шпиндель
|
|
|
Передний конец шпинделя (ДИН 55026)
|
|
8 ISO 702/III
|
Отверстие в шпинделе
|
мм
|
73,5
|
Диапазон оборотов
|
мин-1
|
10-1000
|
Мощность двигателя/ 50% ЕД
|
кВт
|
7,5
|
Суппорт
|
|
|
Рабочий ход в оси Х
|
мм
|
400
|
Перемещение резцедержателя
|
мм
|
180
|
Поперечные рабочие подачи
|
мм/мин
|
0,05-6,4
|
Ускоренная подача в поперечной оси
|
м/мин
|
3
|
Продольные рабочие подачи
|
мм/мин
|
0,025-3,2
|
Ускоренная подача в продольной оси
|
м/мин
|
1,5
|
Параметры нарезаемых резьб
|
|
|
Метрическая
|
мм
|
0,5-40
|
Дюймовая
|
ниток на дюйм
|
1-80,0
|
Модульная
|
|
0,25-20
|
Диаметральная питчевая
|
шагов
|
2-72,0
|
Задняя бабка
|
|
|
Диаметр пиноли
|
мм
|
90
|
Конус пиноли
|
Морзе
|
5
|
Ход пиноли
|
мм
|
240
|
Габаритные размеры станка (длина х ширина х высота)
|
мм
|
3600,4100,5100,6100х1400х1650
|
Масса станка
|
кг
|
2960,3080,3330,3580
|
Подвижный люнет (диаметр)
|
мм
|
12-180
|
Неподвижный люнет
|
|
12-180, 180-320
|
