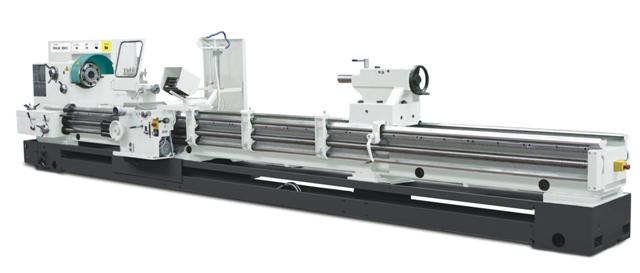

Стандартное исполнение станка SUI 80 представляет собой: Метрическая система, шпиндель В8, параметры цеховой сети: 3х380 В/50 Гц, все стандартные аксессуары, главный двигатель мощностью 15кВт, диаметр отверстия в шпинделе 92 мм, оборудование системы охлаждения, цвет станка – серо-синий, частота вращения шпинделя – 11,2-1400 об/мин.
Дополнительное оборудование:
• увеличенный диаметр отверстия в шпинделе В11;
• резцедержатель типа D с возможностью быстрой смены резца, системы Multifix;
• контактный роликовый подшипник для люнета;
• контактный роликовый подшипник для увеличенного неподвижного люнета;
• индикатор метрической резьбы;
• микрометрический упор, метрическая система;
• устройство для конического точения;
• резцедержатель с тыльной стороны; подвижный центр МК 6; фланец для патрона диаметром 250 мм, В8;
• фланец для патрона диаметром 315 мм, В8;
• 4-кулачковая планшайба диаметром 630 мм, В8;
• плоская планшайба диаметром 630 мм, В8;
• 4-кулачковая планшайба диаметром 800 мм, В11;
• плоская планшайба диаметром 800 мм, В11;
• 3-кулачковый патрон с фланцем диаметром 315 мм, В8;
• 4-кулачковый патрон с фланцем диаметром 315 мм, В8;
• крепежный материал для моделей с РМЦ 1500-4000;
• оборудование системы охлаждения для модели с РМЦ 1500, 2000, 3000, 4000, 6000, 8000;
• фланец для патрона диаметром 315 мм, В11;
• 3-кулачковый патрон с фланцем диаметром 315 мм, В11;
• 4-кулачковый патрон с фланцем диаметром 315 мм, В11;
• 4-кулачковая планшайба диаметром 630 мм, В11;
• плоская планшайба диаметром 630 мм, В11;
• 4-кулачковая планшайба диаметром 800 мм, стандарт DIN В11;
• плоская планшайба диаметром 800 мм, стандарт DIN В11.
ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
SUI80 |
Рабочий диапазон |
|
|
Макс.рабочий диаметр над станиной |
мм |
800 |
Макс.диаметр в центрах и в патроне |
мм |
520 |
Макс. длина обрабатываемого вала |
мм |
1500,2000,3000, 4000,6000,8000 |
Макс.масса в центрах |
кг |
5180-8630 |
Главный шпиндель |
|
|
Передний конец шпинделя (ДИН 55026) |
|
8/11 ISO 702/III |
Отверстие в шпинделе |
мм |
92 |
Диапазон оборотов |
мин-1 |
14-1400 |
Мощность двигателя/ 50% ЕД |
кВт |
15 |
Суппорт |
|
|
Рабочий ход в оси Z |
мм |
|
Рабочий ход в оси Х |
мм |
440 |
Перемещение резцедержателя |
мм |
195 |
Поперечные рабочие подачи |
мм/мин |
0,06 – 1,55 |
Ускоренная подача в поперечной оси |
м/мин |
4.8 |
Продольные рабочие подачи |
мм/мин |
0,03 – 0,775 |
Ускоренная подача в продольной оси |
м/мин |
2.4 |
Параметры нарезаемых резьб |
|
|
Метрическая |
мм |
0,5 – 160 |
Дюймовая |
ниток на дюйм |
40 – 1/8 |
Модульная |
|
0,25 – 48 |
Диаметральная питчевая |
шагов |
80 – 3/8 |
Задняя бабка |
|
|
Диаметр пиноли |
мм |
110 |
Конус пиноли |
Морзе |
6 |
Ход пиноли |
мм |
210 |
Габаритные размеры станка (длина х ширина х высота) |
мм |
3560,4060,5060,6060,8060,10060х1650х1700 |
Масса станка |
кг |
5180,5440,5970,6400,7670,8630 |
Подвижный люнет (диаметр) |
мм |
20-180 |
Неподвижный люнет |
|
20-210, 210-370 |
