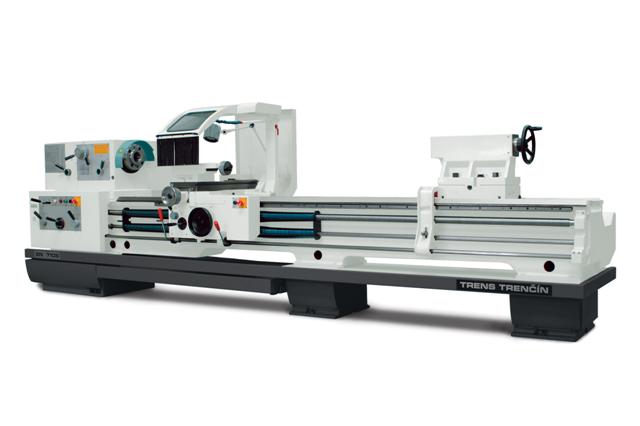

Центровой универсальный токарный станок SN 710 S применяется в единичном и мелкосерийном производстве для машинной обработки вращающихся деталей типа "вал" и "фланец". Станок соответствует современным требованиям, предъявляемым к эффективной и точной машинной обработке. Станок устойчив, соответствует мощности двигателя главного приводного механизма и позволяет применять большое количество разнообразной оснастки. Широкий выбор и разнообразие специальной оснастки увеличивает возможности применения станка.
Отличительные особенности станка:
• Мощность главного двигателя 7,5 кВт.
• Диаметр отверстия в шпинделе 77/105 мм.
• Широкий диапазон скоростей шпинделя 12,5-1600 об/мин.
• Высокая точность обработки поверхности детали по стандарту STN ИСО 1708.
• Быстрое перемещение в продольном и поперечном направлении.
• Простая система нарезания всех основных типов резьбы.
• Широкий выбор стандартных и дополнительных приспособлений.
Конструкция станка соответствует нормативам СЕ.
Дополнительные приспособления:
Дополнительные приспособления:
• Плоская планшайба диам. 630 мм.
• 4-кулачковая планшайба диам. 630 мм. 3- или 4-кулачковый универсальный патрон диам. 250 мм.
• Задний резцедержатель.
• Устройство для обтачивания конусов.
• Устройство шлифовки резцедержателя.
• Продольные и поперечные скользящие микрометрические упоры.
• Индикатор нарезаемой резьбы.
• Подвижный центр Морзе 5.
• Анкерные крепления.
• Фланец для крепления патрона диам. 315 мм.
• Поперечный упор.
ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
SN710SA |
Рабочий диапазон |
|
|
Макс.рабочий диаметр над станиной |
мм |
720 |
Макс.диаметр в центрах и в патроне |
мм |
430 |
Макс. длина обрабатываемого вала |
мм |
1500, 2000, 3000, 4000 |
Макс.масса в центрах |
кг |
3090, 3250, 3620, 3890 |
Главный шпиндель |
|
|
Передний конец шпинделя (ДИН 55026) |
|
8 ISO 702/III |
Отверстие в шпинделе |
мм |
77/105 |
Диапазон оборотов |
мин-1 |
10-1500 |
Мощность двигателя/ 50% ЕД |
кВт |
7,5 (Опция 11) |
Суппорт |
|
|
Рабочий ход в оси Z |
мм |
|
Рабочий ход в оси Х |
мм |
400 |
Перемещение резцедержателя |
мм |
180 |
Поперечные рабочие подачи |
мм/мин |
0,038-4,8 |
Ускоренная подача в поперечной оси |
м/мин |
3 |
Продольные рабочие подачи |
мм/мин |
0,0195 – 2,4 |
Ускоренная подача в продольной оси |
м/мин |
1.5 |
Параметры нарезаемых резьб |
|
|
Метрическая |
мм |
0,5-40 |
Дюймовая |
ниток на дюйм |
1-80,0 |
Модульная |
|
0,25-20 |
Диаметральная питчевая |
шагов |
2-72,0 |
Задняя бабка |
|
|
Диаметр пиноли |
мм |
90 |
Конус пиноли |
Морзе |
6 |
Ход пиноли |
мм |
240 |
Габаритные размеры станка (длина х ширина х высота) |
мм |
3515, 4015, 5015, 6015х1275х1635 |
Масса станка |
кг |
3090, 3250, 3620, 3890 |
Специальное оборудование по желанию заказчика |
|
|
Подвижный люнет (диаметр) |
мм |
12-180 |
Неподвижный люнет |
|
12-180, 180-320 |
