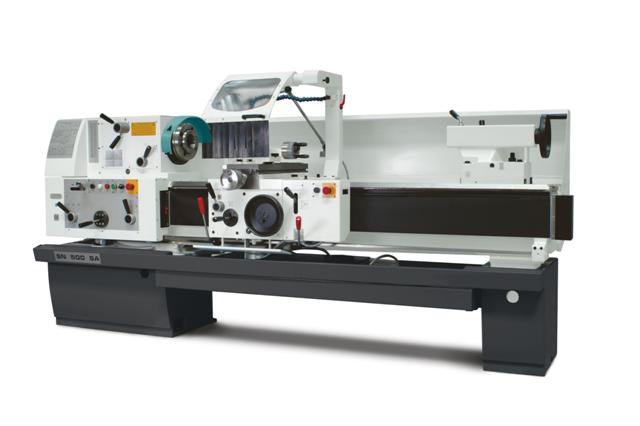

Токарный оборудование SN 500 SА находит применение в единичном и серийном производстве: для обработки деталей типа валов и фланцев. Токарный станок позволяет: обтачивать внутренние и внешние цилиндрические, конические и сферические поверхности; нарезать внутреннюю и наружную резьбу.
Отличительные особенности станка:
• Мощность главного двигателя 7,5 кВт.
• Диаметр отверстия в шпинделе 77 мм.
• Широкий диапазон скоростей шпинделя 12,5-2000 об/мин.
• Высокая точность обработки поверхности детали по стандарту STN ИСО 1708.
• Быстрое перемещение в продольном и поперечном направлении.
• Простая система нарезания всех основных типов резьбы.
• Широкий выбор стандартных и дополнительных приспособлений.
Конструкция станка соответствует нормативам СЕ.
Стандартная комплектация:
• Центр Морзе 5.
• Инструменты для обслуживания станка.
• Запасная шпилька, срезаемая при перегрузке.
• Рычаг отсоединения коробки подач.
• Кожух патрона.
Дополнительные приспособления:
• Плоская планшайба.
• 4-кулачковая планшайба.
• Ограждение 4-кулачковой планшайбы.
• 3- или 4-кулачковый универсальный патрон с фланцем.
• Задний резцедержатель.
• Устройство для обтачивания конусов.
• Устройство шлифовки резцедержателя.
• Продольные и поперечные скользящие микрометрические упоры.
• Индикатор нарезаемой резьбы.
• Подвижный центр Морзе 5.
• Анкерные крепления.
• Фланец для крепления патрона диам. 315 мм.
• Поперечный упор.
ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
SN500SA |
Рабочий диапазон |
|
|
Макс.рабочий диаметр над станиной |
мм |
505 |
Макс.диаметр в центрах и в патроне |
мм |
270 |
Макс. длина обрабатываемого вала |
мм |
1500, 2000, 3000, 4000 |
Макс.масса в центрах |
кг |
1795, 1895, 2010 |
Главный шпиндель |
|
|
Передний конец шпинделя (ДИН 55026) |
|
8 ISO 702/III |
Отверстие в шпинделе |
мм |
77 |
Диапазон оборотов |
мин-1 |
12,5-2000 |
Мощность двигателя/ 50% ЕД |
кВт |
7.5 |
Суппорт |
|
|
Рабочий ход в оси Z |
мм |
|
Рабочий ход в оси Х |
мм |
300 |
Перемещение резцедержателя |
мм |
140 |
Поперечные рабочие подачи |
мм/мин |
0,05-6,4 |
Ускоренная подача в поперечной оси |
м/мин |
3 |
Продольные рабочие подачи |
мм/мин |
0,025-3,2 |
Ускоренная подача в продольной оси |
м/мин |
1.5 |
Параметры нарезаемых резьб |
|
|
Метрическая |
мм |
0,5-40 |
Дюймовая |
ниток на дюйм |
1-80,0 |
Модульная |
|
0,25-20 |
Диаметральная питчевая |
шагов |
2-72,0 |
Задняя бабка |
|
|
Диаметр пиноли |
мм |
70 |
Конус пиноли |
Морзе |
5 |
Ход пиноли |
мм |
180 |
Габаритные размеры станка (длина х ширина х высота) |
мм |
2595, 3095, 3595x1100x1525 |
Масса станка |
кг |
1795, 1895, 2010 |
Подвижный люнет (диаметр) |
мм |
10-115 |
Неподвижный люнет |
|
10-115, 110-250 |
