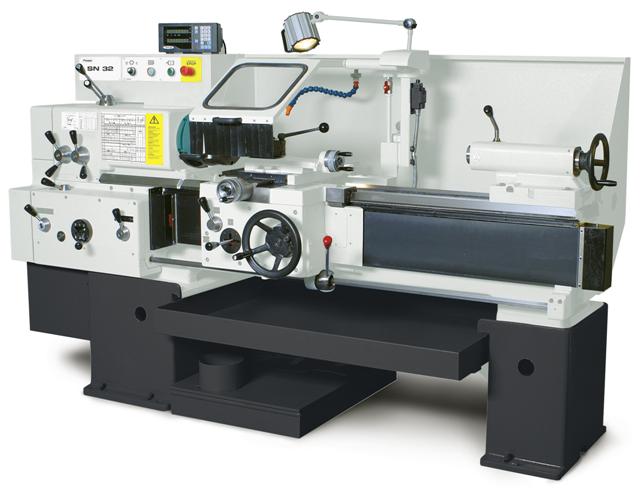

Токарный станок применяется для обработки деталей типа валов и фланцев в единичном и среднесерийном производстве.
Токарный станок предназначен:
• для обработки внутренних и внешних цилиндрических, конических и сферических поверхностей;
• для нарезки внутренней и наружной резьбы всех основных типов.
Отличительные особенности станка:
• Мощность главного двигателя 4 кВт.
• Диаметр отверстия в шпинделе 52 мм.
• Мощная литая чугунная станина.
• Широкий диапазон скоростей шпинделя 14-2500 об/мин.
• Высокая точность обработки поверхности детали по стандарту STN ИСО 1708.
• Простая система нарезания всех основных типов резьбы.
• Широкий выбор стандартных и дополнительных приспособлений.
Конструкция токарного станка соответствует правилам безопасности и гигиены оператора, в том числе установленным ЕС. Стандартная комплектация:
• Сопроводительная документация.
• Неподвижный центр Морзе 5.
• Контейнер для стружки.
• Инструменты для обслуживания станка.
• Переставляемые шестерни для нарезки резьбы.
• Предохранительный кожух патрона (в стандартной комплектации – только для внутреннего рынка).
• Резервуар для СОЖ.
Дополнительные приспособления:
• 4-кулачковая планшайба диам. 320 мм.
• Плоская планшайба диам. 320 мм. 3- или 4-кулачковый универсальный патрон.
• Подвижный центр Морзе 5.
• Неподвижный люнет диам. 10-115 мм.
• Подвижный люнет диам. 10-115 мм.
• Неподвижный люнет диам. 90-170 мм.
• Резцедержатель американского типа.
• Поворотный резцедержатель.
• Продольные и поперечные скользящие микрометрические упоры.
• Шкала индикатора резьбы.
• Поддон для стружки.
• Анкерные крепления.
• Цифровой индикацией
ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
SN32 |
Рабочий диапазон |
|
|
Макс.рабочий диаметр над станиной |
мм |
330 |
Макс.диаметр в центрах и в патроне |
мм |
168 |
Макс. длина обрабатываемого вала |
мм |
750, 1000 |
Макс.масса в центрах |
кг |
1540, 1620 |
Главный шпиндель |
|
|
Передний конец шпинделя (ДИН 55026) |
|
6ISO-702/III |
Отверстие в шпинделе |
мм |
52 |
Диапазон оборотов |
мин-1 |
14-2500 |
Мощность двигателя/ 50% ЕД |
кВт |
4 |
Суппорт |
|
|
Рабочий ход в оси Z |
мм |
|
Рабочий ход в оси Х |
мм |
250 |
Перемещение резцедержателя |
мм |
149 |
Поперечные рабочие подачи |
мм/мин |
0,012-1,6 |
Ускоренная подача в поперечной оси |
м/мин |
|
Продольные рабочие подачи |
мм/мин |
0,025-3,2 |
Ускоренная подача в продольной оси |
м/мин |
|
Параметры нарезаемых резьб |
|
|
Метрическая |
мм |
0,25-20 |
Дюймовая |
ниток на дюйм |
2-160 |
Модульная |
|
0,125-10 |
Диаметральная питчевая |
шагов |
4-160 |
Задняя бабка |
|
|
Диаметр пиноли |
мм |
70 |
Конус пиноли |
Морзе |
5 |
Ход пиноли |
мм |
180 |
Габаритные размеры станка (длина х ширина х высота) |
мм |
2280/2530х1080х1455 |
Масса станка |
кг |
1540, 1620 |
Подвижный люнет (диаметр) |
мм |
10-115 |
Неподвижный люнет |
|
10-115, 90-170 |
