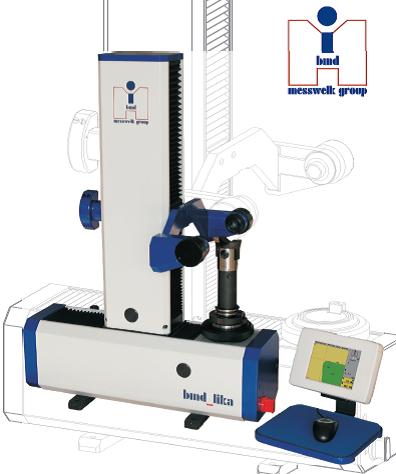

Наладочный прибор BMD_LIKA предназначены, прежде всего, для настройки вращающихся инструментов обрабатывающих центров.
Этот наладочный прибор был создан для пользователей, которые раньше выбирали приборы с проектором, потому что не контролируют и не настраивают сложные инструменты. Они хотят как можно проще и быстрее узнать данные о длине и диаметре контролируемого инструмента и ввести эти значения в систему управления обрабатывающего центра.
Разработка, производство, монтаж и сервис прибора проводится в Теплицах Чешской Республики, от 2004 года входящей в ЕС. Для наладочных приборов используются компоненты лучших в мире производителей.
Стальная конструкция механической части наладочного прибора уже на первый взгляд вызывает доверие, которое в последствии подтверждает каждая следующая, профессионально обработанная деталь прибора.
Основой прибора является жесткий стальной закрытый профиль, на отшлифованной плоскости которого уложена прямолинейная направляющая и подшипники координаты Х. Эти подшипники находятся на основании стойки вертикального перемещения в координате Z. Это перемещение осуществляется на подобных подшипниках и по координате Х.
Смещение по координатам Х и Z отмеряется с помощью линейного оптического электронного датчика.
Тормоза быстрого хода составляют шлифованные штанги, на которых в радиальном направлении установлены тормозные колодки.
Наладочный прибор закрыт формированными жестяными кожухами с покрытием, нанесенным порошковой технологией. Такая поверхностная обработка защищает его от влияния окружающей среды, в которой наладочный прибор работает. Кожухи подтверждают характер машиностроительного продукта высшего уровня.
Прибор оснащен камерой с возможностью выбора размеров LCD-дисплея.
Позиция |
Описание технических данных и оснащений |
Модель BMD_LIKA |
1 |
Макс. диа. инструмента |
X = 400 mm |
* |
2 |
Максимальная длина иструмента |
Z = 500 mm |
* |
3 |
Мин. измеримый шаг |
0.001 mm |
* |
4 |
Боковое биение гнезда шпинделя |
|
* |
|
R 0 = 0.002 mm |
5 |
Боковое биение шпинделя в расстоянии R 300 |
|
* |
|
R 300 = 0.008 mm |
6 |
Шпиндель, возможно только один выбор |
ISO 50 |
* |
ISO 40 |
o |
ISO 30 |
o |
HSK до размера 63 |
o |
7 |
Индексирование шпинделя до 90°С для редукции VDI |
* |
8 |
Направление головки |
Pos - Cam II - монитор 6,4" |
* |
Pos - Cam II - монитор 10,4" |
o |
9 |
Одноручное управление ускоренной подачы X и Z |
* |
10 |
Точное установление в пределах всего масштаба X и Z |
o |
11 |
Пневматические тормозы ускоренной подачы X и Z |
* |
12 |
Закрепление инструментов |
Вакуумное |
o |
Гравитационный |
* |
13 |
Стол для прибора, оборудования и принтера |
o |
14 |
Принтер |
DYMO LabelWriter 400 |
* |
15 |
Питание |
Od 110 do 240 V / od 50 do 60 Hz |
* |
16 |
Внешние размеры Ш x Г x В mm |
620x630x920 |
17 |
Масса кг |
85 |
18 |
Надставной эталон для выбранного основного конуса прибора |
* |
19 |
Упаковка (не обязательна при установке фирмой BMD) см. услуги |
o |
20 |
Калибровочный протокол из аккредитованной лаборатории для приборов и эталонов |
* |
