OHA 50 CNC5



Зубодолбежный  станок

OHA 50CNC5



Вертикальный зубодолбежный станок модели OHA50 CNC5с системой ЧПУ фирмы NUMGmbH.мод.Axium Power CNC System– это высокопроизводительный универсальный станок, предназначенный для долбления внешнего и внутреннего зубчатого зацепления с прямыми или косыми зубьями.

Кроме зубчатых колес на станке можно обрабатывать сегменты. Большой рабочий диапазон и технологические возможности позволяют использовать станок как в мелкосерийном, так и в крупносерийном производстве.

Зубодолбежный станок OHA 50 – CNC 5своей концепцией и современной конструкцией соответствует требованиям современного производства по мощности, производительности, точности и качеству обработки.

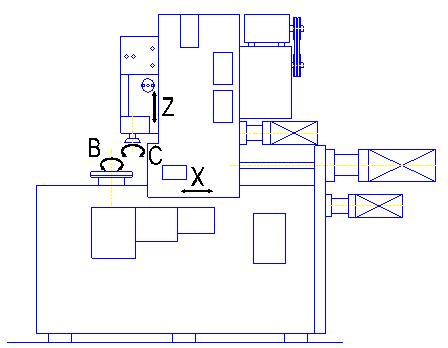

Конструктивно станок решен как обслуживаемый с правой стороны. Имеет неподвижную вертикальную ось поворотного стола и подвижную стойку. Перемещается режущий инструмент. Кинематическая связь между инструментом и заготовкой обеспечивается электронным способом с помощью системы ЧПУ.

nось  X     -      радиальная подача инструмента

nось  Z     -      вертикальное перемещение суппорта инструмента

nось  C      -      поворот стола

nось  B      -      поворот инструмента

nось  W     -      плавная регулировка двойных ходов и стола.

Кроме управления отдельными осями система ЧПУ обеспечивает управление всеми функциями станка, включая аварийную и эксплуатационную диагностику.



Макс. наружный диаметр долбежнного наружного зубчатого сцепления

мм

500

Макс. модуль долбежного наружного зубчатого сцепления

мм

8

Макс. наружный диаметр загатовки – для наружного зубчатого

мм

800

сцепления  диа.250 - 500 мм и при исползовании инструмента





номинального диаметра





Макс. внутренний диаметр  зубчатого колеса с внутренним сцепле-

мм

500

нием при исползовании инструмента номинального диаметра





Макс. наружный диаметр загатовки (только для  внутренное зубчатого

мм

800

сцепления с внутренним диа.500 мм, для меньшие диаметривнутрен-





него зубчатого сцепления наибольший наружный диаметр загатовки





 уменьшается )- при исползовании инструмента номинальногодиаметра





Макс. ширина прямого  зубчатого сцепления

мм

125

Макс. ход шпинделяползуна

мм

135

Макс. диаметр инструмента

мм

125

Сверление инструмента

мм

44,45

Макс. угол наклона зубоа  ( с инструментом номинального диаметра )





- пристандартномскользящном испольнениилинеек



41°

- при гидростатическомиспольнениилинеек



45°

Расстояние оси ползуна от оси стола вправо для долбления наружного

мм

0 - 355

зубчатого сцепления





Макц./мин. расстояние  опорной поберхности инструмента naшпинде-

мм

465/50

ли ползуна от  поберхности стола при максимальном ходе





Макс. длина траектории супорта ползуна

мм

280

Зажимный стол





Диаметр стола

мм

500

Сверление ( отверстие втулки диа.120 мм)

мм

205

Глубина сверления (с возмостейпрохождения  диа.205 ммчерез

мм

700

целой станиной )





Расстояние зажимнойповерхности столаот фундамента

мм

850

Мах. нагрузка стола

кг

300

Долбежнный ползун





Диаметр шпинделя ползуна

мм

105

Хвостобик полого ползуна с метрическим сокращенным конусом

мм

70

ÈSN 22 0402





Скорость инструмента





Диапазон двойного хода

1.мин-1

40 - 800

Сдвиги





Диапазон циклических сдвигов

мм.мин-1

0 - 19 000

Диапазон радиальных сдвигов

мм.мин-1

0 – 5 000

Ускоренная подача

мм.мин-1

5 000

Мощность главного двигателя

кW

17

Масса загатовки

кг

300

Масса станка

кг

7 200

Габариты





длина

мм

3 500

ширина

мм

2 800

высота

мм

2 950







Потребляемая мощность

кVA

45
