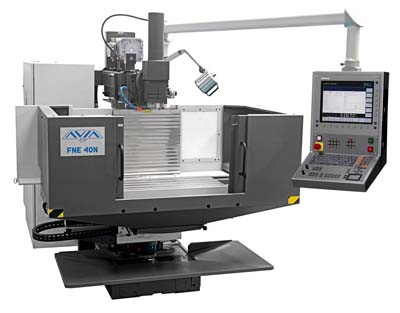

Фрезерный инструментальный станок с ЧПУ FNE 40N (ISO40/x/y/z: 620/420/400 mm)

НОВОЕ ПОКОЛЕНИЕ ФРЕЗЕРНЫХ СТАНКОВ

  • Высокая жесткость позволяет использовать высокоэффективные режимы работы для получения гладких поверхностей,
  • Вертикальный и горизонтальные шпиндели,
  • благодарю подвижной пиноли вертикального шпинделя расширяются возможности станка в сверлильных и фрезерных операциях,
  • закрытая рабочая зона,
  • панель управления размещена на поворотной консоли,
  • максимальная скорость вертикального шпинделя 8 000 об/мин,
  • системы ЧПУ с удобным диалоговым программированием

Спецификации

СТОЛ:

Размеры:

мм

400×800

Макс. нагрузка

кг

400

ПОДАЧИ:

Продольная (X)

мм

620

Поперечная (Y)

мм

420

Вертикальная (Z)

мм

400

УСКОРЕННОЕ ПЕРЕМЕЩЕНИЕ:

оси X и Y

м/мин

10

ось Z

м/мин

6

горизонтальный и вертикальный шпиндели:

Конус

ISO

40

Макс. скорость вращения гориз. шпинделяo

об/мин

4000

Макс. скорость вращения верт. шпинделя

об/мин

4000

Макс. мощность S1 (100%) / S6 (25%)

кВт

5,5 / 9,5

Макс. крутящий момент S1 (100%)

Нм

145

Главный привод

тип

цифровой

ВЕРТИКАЛЬНАЯ ГОЛОВА:

Ход пиноли

мм

80

Угол поворота

град.

±45

СИСТЕМЫ ЧПУ:

Heidenhain

тип

iTNC 530/620

РАЗНОЕ:

Масса

кг

2100

Габариты: X/Y/Z

см

335x285x200



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • горизонтальный и вертикальный шпиндели,
  • прецизионные ШВП,
  • охлаждение инструмента,
  • рабочее освещение,
  • защита направляющих,
  • полностью огороженная зона резания,
  • набор гаечных ключей,
  • хвостовики – 3 шт.,
  • опора вала горизонтального шпинделя,
  • руководство оператора, руководство по программированию.

ОПЦИИ:

  • измерительные линейки Heidenhain по всем осям ,
  • измерительная головка,
  • измерительный щуп,
  • поворотный стол (4ая ось),
  • выносной пульт с электронным маховичком,
  • ПО CAD/CAM,
  • высокоскоростная фрезерная голова (8 000 об/мин),
  • ручной поворотный стол,
  • делительная головка с задней бабкой,
  • долбежная оснастка,
  • расточная головка,
  • плоский стол,
  • опоры, прижимы, тиски,
  • прочее.
