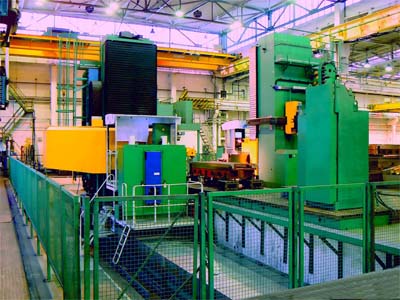

Горизонтально-расточные станки серии WRD - новая серия тяжелых расточных центров с подвижной стойкой и выдвижным шпинделем, что позволяет обрабатывать сложные и тяжелые заготовки. В базовой комплектации станок имеет непрерывное управление по четырем линейным осям, при оснащении станка управляемым столом возможно управление по осям вращения W и B.
Основные варианты исполнения станка, согласно уровню автоматизации рабочего цикла и их типовое обозначение:
WRD 150 - основное исполнение
WRD 150 Q - исполнение станка с автоматической заменой инструмента (AVN)
Все CNC управляемые координаты, или же привод шпинделя, оборудованы AC- цифровыми сервоприводами, или же AC-цифровым приводом SIEMENS.
Дополнительные принадлежности, которые можно отдельно заказать к станку:
CHZ 150 WRD - установка для охлаждения инструментов
CHOV 150 WRD – установка для охлаждения инструмента через отверстие шпинделя
HF 50 A. - вертикальные фрезерные головки c полуавтоматическим закреплением инструмента
HUI 50 – универсальная фрезерная головка с автоматической установкой положения
HUR 50 - универсальные фрезерные головки c полуавтоматическим закреплением инструмента
LD650 – управляемая ЧПУ планшайба выдвигом рабочего шпинделя
S25/S40 – непрерывно управляемый поворотный стол
|
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ |
|
WRD 150 |
|
Диаметр рабочего шпинделя |
мм |
150 |
|
Конус рабочего шпинделя |
|
ISO 50 |
|
Диапазон оборотов рабочего шпинделя |
мин-1 |
10 – 2500 |
|
Номинальная мощность главного двигателя |
кВт |
60 |
|
Номинальные обороты рабочего шпинделя |
мин-1 |
250 |
|
Максимальный момент кручения на шпинделе |
Нм |
2290 |
|
Перемещение ползуна Z |
|
|
|
- в исполнении с выдвижным шпинделем |
мм |
1000 |
|
- в исполнении с невыдвижным шпинделем |
мм |
1250 |
|
Перемещение рабочего шпинделя W |
мм |
800 |
|
Размеры ползуна |
мм |
450х450 |
|
Вертикальное перемещение шпиндельной головки Y: |
мм |
2000,2500,3000,3500,4000 |
|
Поперечное перемещение станины X |
мм |
4000 - 20000 после 2000 |
|
Диапазон рабочих подач - X, Y, Z, W |
мм/мин |
1-8000 |
|
Ускоренная подача - X, Y |
мм/мин |
16000 |
|
- Z, W+А1 |
мм/мин |
12000 |
|
Мин. программируемый инкремент установки координат: |
|
|
|
- в координатах X, Y, Z, W |
мм |
0,001 |
|
- в координате С |
° |
0,1° |
|
Максимальное усилие перемещения |
|
|
|
- в осях X, Y |
кН |
40 |
|
- в осях Z, W |
кН |
40 |
|
Дополнительный поворотный стол S 25 |
|
|
|
Максимальный вес обрабатываемой детали |
кг |
25000 |
|
Размеры зажимной поверхности стола |
мм |
2000 x 2000, 2000 x 2500 |
|
Продольная перестановка стола W |
мм |
1300, 1800 |
|
Диапазон рабочих подач – W |
мм/мин |
1 - 8000 |
|
- B |
мин-1 |
0,003 – 1,5 |
|
Ускоренная подача – W |
мм/мин |
16000 |
|
- B |
мин-1 |
3 |
|
Мин. программируемый инкремент установки координат: |
|
|
|
-координата W |
мм |
0,001 |
|
-координата B |
° |
0,001° |
