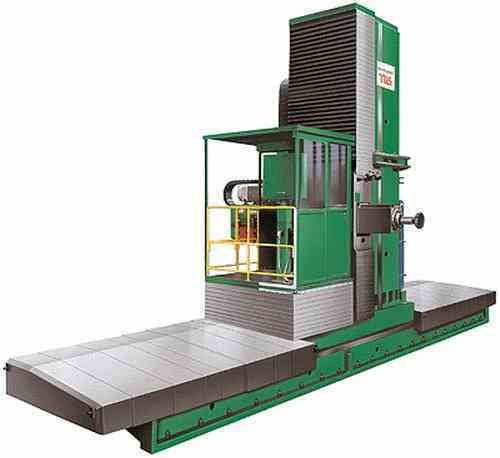

Горизонтально-расточные станки WRD- это новая серия тяжелых расточных центров с подвижной стойкой, что позволяет обрабатывать сложные и тяжелые заготовки. В базовой комплектации станок имеет непрерывное управление по четырем линейным осям, при оснащении станка управляемым столом серии S16/S20/S40 возможно управление и по координатам стола W2 и B. Зона обработки станка формируется в соответствии с требованиями заказчика и может состоять из различных комбинаций зажимных напольных плит и управляемых столов.
Исполнение станка WRDDUO—с двумя стойками позволяет заменять портальные станки при большей компактности и удобству обслуживания.
|
Технические характеристики
|
|
WRD130CNC
|
|
Диаметр рабочего шпинделя
|
мм
|
130
|
|
Конусная полость рабочего шпинделя
|
|
ISO 50
|
|
Диапазон оборотов рабочего шпинделя
|
мин-1
|
10-3000
|
|
Мощность главного электродвигателя
|
кВт
|
37
|
|
Размер ползуна
|
мм
|
360х400
|
|
Продольное перемещение стойки ось Х
|
мм
|
4 000—20 000
|
|
Вертикальное перемещение шпиндельной головки ось Y
|
мм
|
2500-3000
|
|
Поперечное перемещение ползуна ось Z
|
мм
|
800
|
|
Выдвижение рабочей шпиндельной головки ось W
|
мм
|
560
|
|
Диапазон рабочих подач - ось X/Y/Z/W
|
мм/мин
|
1-8 000
|
|
Ускоренная подача
|
|
|
|
- ось X/Y
|
мм/мин
|
16 000
|
|
- ось Z/W
|
мм/мин
|
12 000
|
|
Максимальная масса обрабатываемой детали
|
кг
|
16 000/25 000/50 000
|
|
Размер плоскости крепления рабочего стола
|
мм
|
1 800 x 2 240—
3 000 x 3 5000
|
