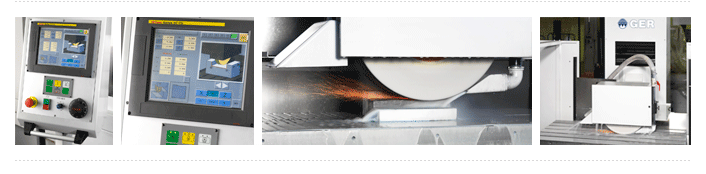

Плоскошлифовальный станок SC 100/50
Плоскошлифовальный станок SC 100/50, производства фирмы Germh (Испания), предназначен для обработки плоскостей заготовок периферией шлифовального круга. Стол с закрепленной на нем заготовкой совершает возвратно-поступательные движения, а вращающийся шлифовальный круг получает поперечную передачу на каждый ход или оборот стола, а так же перемещения на глубину резания. Станки выпускаются как в исполнениях с цикловым управлением, так и с полнофункциональной системой ЧПУ.
В станках SC вертикальная ось точно контролируется с ЧПУ, а по поперечной оси управляется в разомкнутом контуре. Станок способен хранить и выполнять один цикл в одно и то же время, причем возможно редактировать цикл, во время обработки другого цикла.
В станке вохможно использовать правку круга с автоматической компенсацией диаметром круга, и другими контролируемыми параметрами, для черновой и чистовой обработки.
Технические характеристики
|
Максимальная поверхность шлифования
|
мм.х мм.
|
1000х550
|
Магнитная плита
|
мм.х мм.
|
1000х500
|
Высота от стола до оси шпинделя
|
мм.
|
625
|
Максимальная высота шлифования
|
мм.
|
325
|
Максимальный вес заготовки
|
Кг.
|
1000
|
Рабочий шаг
|
мм.
|
0,001
|
Полная установленная мощность
|
КВт.
|
35
|
Вес станка
|
Кг.
|
7300
|
Размер шлифовального круга
|
мм.
|
400х50х127
|
