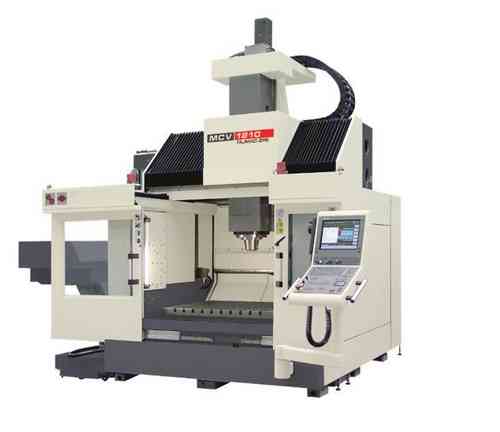

Пятикоординатный обрабатывающий центр MCFV-1210FA (d:600 мм)

Станок MCFV1210 FIVE AXES сконструирован на базе станка MCFV1210, путем установки мощного глобусного стола. Станок предназначен специально для применения в производстве пресс-форм и моделей для изготовления в кузнечно-прессовых цехах, промышленности изделий из пластика, автомобильной и авиационной промышленности для обработки требующей изготовления сложных 3-х мерных поверхностей, с применением 5-ти координатной обработки. В машиностроении станок может производить сверление, фрезерование, растачивание и обработку отверстий, нарезание резьбы и фрезерование резьб с высокой производительностью и низким машинным временем. Станок имеет неподвижный стол и перемещающую в двух осях поперечину. Высокая жесткость и динамика в сочетании с отличными демпфирующими характеристиками позволяет применять методы высокоскоростного HSC фрезерования. Высокий портал типа Гантри, чья рамка состоит из двух боковых стенок смонтированных на жестком основании.
На верхней части боковых стенок находятся линейные направляющие для перемещения поперечины. Там так же смонтированы ШВП для перемещения по оси Y и измерительные линейки. Одна сторона поперечины имеет направляющие для перемещения выступающего вперед поперечины по оси X, в середине лицевой стороны находятся ШВП приводного механизма имеющего минимальное свешивание.
Внутри поперечной направляющей расположены две пары блоков линейных направляющих для перемещения шпиндельной бабки по оси Z.
В базовом исполнении вертикальные центра имеют систему ЧПУ Hidenhain iTCN 530, привода Siemens, держатели инструмента автоматически очищаются воздухом, автотемпературную стабилизацию шпиндельной бабки Cosmotec, центральную смазочную систему, кабинетное ограждение, линейные оптоэлектрические линейки Hidenhain, холодильный агрегат с системой охлаждения инструмента, споласкивание телескопических кожухов, секционный конвейер для стружки с интегрированным фильтром. В качестве опций поставляется : поддержка охлаждения через шпиндель, охлаждение с минимальным расходом СОЖ, поворотный стол, датчик контроля инструмента, датчик контроля заготовки, двухосевая ортогональная или вилочная фрезерная головка, промежуточная зажимная плита с Schunk системой, увеличение мощности шпинделя для обработки алюминиевых сплавов.

Технические характеристики   MCFV 1210 Standard
Перемещения
Ось X (рабочий стол) мм 1000
Ось Y (крестовый суппорт) мм 800
Ось Z (шпиндельная бабка) мм 600
Максимальная зона обработки мм 1000х800х700
Расстояние торца шпинделя от стола мм 150-950
Мак. рабочая подача по осям X,Y,Z м/мин 0-20
Ускоренная подача X,Y/Z м/мин 40
Ускорение м/с2 5
Стол
Рабочая поверхность мм 1200x1000
Кол. Т-пазов х ширина х расст. между пазами мм 10х18H7х100
Максимальная нагрузка кг 3000
Шпиндель   Kessler LC200
Обороты   25/31 (30/37)
Постоянная мощность / перегрузка S6- 40% 1/мин 159/197 (202/236)
Макс. крутящий момент / перегрузка S6- 40% КВт 15000 (18000/14000)
Зажимной инструментальный конус Нм ISO40 (HSK-A63/ A100)
Инструментальный магазин
Емкость инстр. Магазина   30
Время смены инструмента сек 3.5
Макс. Диаметр инструмента
- полная загрузка магазина мм 80
- без соседнего инструмента мм 115
Макс. длина инструмента мм 250
Макс. масса инструмента кг 6.5
Макс. Суммарная масса инструмента кг 200
Габаритные размеры станка мм 3 723 x 3 015
Максимальная рабочая высота станка мм 3131
Масса станка кг 9850
