Серия CP – 5-координатные горизонтальные обрабатывающие центры с поворотной головкой

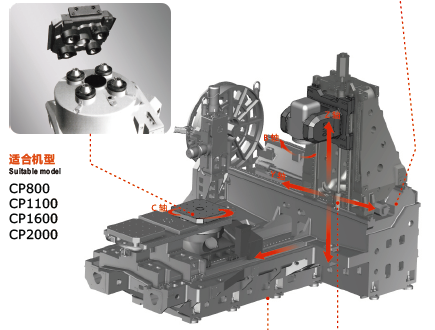

Цельнолитая станина обеспечивает высокую жесткость и стабильность обработки. Подвижные узлы представляют собой легковесные стальные отливки. Направляющие по линейным осям – роликовые направляющие качения, позволяющие развивать скорости перемещений до 60 м/мин. ШВП по оси Z с внутренним охлаждением. Перемещения по осям позволяют обрабатывать заготовки больших размеров как по диаметру, так и по высоте. Вместо поворотного стола возможна двухпаллетная конфигурация с размерами паллет 500х500, 630х630 и 800х800 мм.
Магазин инструментов дискового типа на 50 позиций позволяет выполнять быструю и точную смену инструмента.
Исполнение станка возможно в широкой комплектации, в том числе и с использованием всех современных систем ЧПУ. С разнообразными шпинделями и т.д.
Для получения предложения присылайте запрос или техническое задание на нашу почту - tros-stanko@tros-stanko.ru
Как всегда все станки будут пущены и обслужены нашей собственной службой сервиса.
|
Параметры
|
Ед.изм.
|
CP800
|
CP1100
|
CP1600
|
CP2000
|
|
Перемещение по осям Х/Y/Z
|
мм
|
800/800/750
|
980х1140х680
|
1550х1540х940
|
2000х1700х1400
|
|
Перемещение по оси В
|
|
-30 ... +160
|
-30 ... +180
|
-30 ... +180
|
-30 ...+180
|
|
Перемещение по оси С
|
|
360
|
360
|
360
|
360
|
|
Скорость перемещения по линейным осям
|
м/мин
|
60
|
60
|
42
|
60
|
|
Макс.размер обрабатываемой заготовки (диам. х высота)
|
мм
|
720х910
|
1120х780
|
1490х1215
|
1680х1500
|
|
Диаметр стола
|
мм
|
650
|
800
|
1200
|
1600
|
|
Нагрузка на стол
|
кг
|
500
|
1200
|
2000
|
3000
|
|
Присоединительный типоразмер шпинделя
|
|
А63
|
А100
|
А100
|
А100
|
|
Частота вращения шпинделя
|
об./мин
|
18000
|
8000
|
8000
|
8000
|
|
Мощность главного привода (S6-40%)
|
кВт
|
30/35
|
70/75
|
70/75
|
70/75
|
|
Крутящий момент (S6-40%)
|
Нм
|
72/85
|
350/420
|
350/420
|
350/420
|
|
Кол-во инструментов в магазине
|
|
50
|
50
|
50
|
50
|
|
Время смены инструмента
|
с
|
7
|
8
|
8
|
8
|
|
Диаметр инструмента
|
мм
|
80/150
|
120/240
|
120/240
|
120/240
|
|
Длина инструмента
|
мм
|
450
|
450
|
450
|
450
|
|
Вес инструмента
|
кг
|
8
|
15
|
15
|
15
|
|
Точность позиционирования по линейным осям
|
мм
|
+/- 0,005/300
|
+/- 0,005/300
|
+/- 0,005/300
|
+/- 0,005/300
|
|
Повторяемая точность по линейным осям
|
мм
|
+/- 0,003/300
|
+/- 0,003/300
|
+/- 0,003/300
|
+/- 0,003/300
|
|
Вес станка
|
кг
|
10 500
|
23 000
|
30 000
|
42 000
|
Стандартное исполнение:
Система ЧПУ C80 Plus для 5-координатной обработки
Дисплей 15”, 4 Гб памяти, компенсация износа инструмента
1-осевая фрезерная головка
Непрерывно управляемая ось В (поворотный стол)
Система подачи СОЖ
Система подачи СОЖ через шпиндель
Автоматическая смена инструмента
Магазин инструментов на 50 позиций
Лампа освещения рабочей зоны
3-цветный индикатор состояния станка
Автоматическая система смазки
Кабинетная защита
Кондиционер электрошкафа
Оптические линейки по линейным осям
Комплект инструмента для установки и технического обслуживания станка
Техническая документация
