5-ти осевые обрабатывающие центра AVIA с вращающимся столом и поворотной головкой принадлежат к семейству наиболее современных металлорежущих станков, сконструированных специально для одновременной обработки в 5-ти осях. Станок X-5 1300/400 спроектирован специально для обработки деталей типа турбинная лопатка. Поворотная головка и подвижный стол на котором возможна обработка лопаток длиной до 1300 мм.
Обрабатывающий центр X-5 позволяет проводить одновременную очень сложную обработку деталей в 5-ти осях, при этом получая высокое финишное качество обрабатываемой поверхности. Эти станки являются прекрасным выбором для комплексной обработки деталей со сложным 3-х мерными формами, такими как: лопасти турбин, узлы для авиационной и аэрокосмической промышленности, производства медицинского оборудования, полупроводниковые производства, изготовление штампов и пресс-форм, так же как и для точной обработки литых заготовок, обрабатываемых с 5-ти сторон.

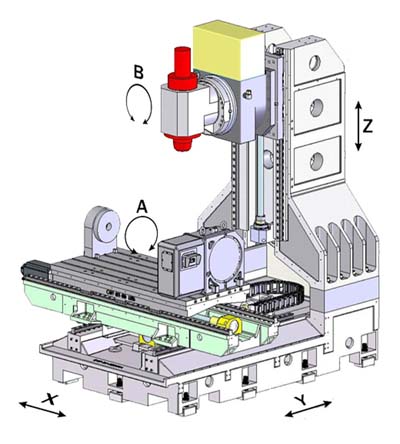

5-ти осевые обрабатывающие центра X-5 имеют традиционную компоновку с поперечно-перемещающимся столом по осям X и Y и шпиндельной бабкой с поворотной головкой, перемещающаяся по направляющим вдоль оси Z.
|
Спецификация
|
X-51300/400 Blademaker
|
|
Стол:
|
|
Поверхность стола/ вращающийся стол (горизонтальная ось):
|
mm
|
1500 x 700 / Ø400
|
|
T-слоты: кол-во /ширина / расстояния
|
mm
|
5 / 18 / 125
|
|
Максимальная нагрузка на стол/ вращающийся стол:
|
kg
|
1000 / 700
|
|
Перемещения:
|
|
Продольное(X)
|
mm
|
1250
|
|
Поперечное(Y)
|
mm
|
700
|
|
Вертикальное (Z)
|
mm
|
670
|
|
Наклон(B)
|
Deg.
|
+/- 115
|
|
Вращение стола (А)
|
Deg.
|
n*360
|
|
Расстояние от торца шпинделя до поверхности стола min/ max.
|
mm
|
90/760
|
|
Расстояние от оси шпинделя при 90 грд повороте до поверхности стола min/ max.
|
mm
|
250/1045
|
|
Шпиндель:
|
|
Тип
|
|
KESSLER
|
|
Максимальная скорость вращения
|
rpm
|
18 000
|
|
Макс.мощностьS1 / S6 40%
|
kW
|
25 / 30
|
|
Максимальный момент S1 / S6 40%
|
Nm
|
87 / 130
|
|
Тип конуса шпинделя
|
|
HSK 63A
|
|
Оси
|
|
Шарико-винтовые пары X/Y/ Z
|
Dia. x pitch
|
40x12 / 40x12 / 50x10
|
|
Линейные направляющие
|
type
|
Роликового типа размер 45 по всем осям
|
|
Номинальный момент осевых приводов X/ Y/ Z/ B/ C
|
Nm
|
19 / 23 / 30 / 11 / 16
|
|
Усилие по осям X/ Y/ Z
|
N
|
9948 / 12042 / 15707
|
|
Быстрые подачи X/ Y/ Z
|
m/min
|
30/30/30
|
|
Вращающий момент по осям B/ А
|
Nm
|
990 / 1800
|
|
Зажимной момент по поворотным осям B/ А
|
Nm
|
3500 / 4500
|
|
Максимальная скорость поворота по осям Bи А
|
rpm
|
23 / 23
|
|
Смена инструмента:
|
|
Тип
|
|
Цепного типа с манипулятором
|
|
Кол-во инструментальных позиций (базовое/опция)
|
pcs
|
32 /40
|
|
Максимальный диаметр инструмента/длина
|
mm
|
120/300
|
|
Max. Масса инструмента
|
kg
|
7
|
|
Точность:
|
|
Точность позиционирования по линейным осям
|
mm
|
± 0,005
|
|
Повторяемость
|
mm
|
0,005
|
|
Точность позиционирования по осям Bи А
|
Arc/sec
|
± 5”
|
|
Повторяемость по осям BandА
|
Arc/sec
|
4”
|
|
Система удаления стружки
|
|
Конвейеры стружки
|
|
2 xвинтового типа,
1 xскреперного типа
|
|
Смыв стружки
|
|
Стандарт, два отдельных насоса для смыва
|
|
ЧПУ:
|
|
Heidenhain
|
|
iTNC 530 SmarT.NC
|
|
Масса:
|
|
Weight:
|
kg
|
10 000
|
|
STANDARD:
|
-
Heidenhain iTNC-530 - ЧПУ
-
Электрические маховички
-
Heidenhainлинейки по всем линейным осям и энкодеры по вращающимся
-
Роликового типа направляющие по всем линейным осям
-
Автоматическая смена инструмента
|
-
Прямой привод на шарико-винтовую пару
-
Система освещения с лампами
-
Скреперный конвейер с корзиной для стружки + 3 винтовых конвейера
-
Система термостабилизации шпинделя с охлаждением
|
|
Опции :
|
-
Подача СОЖ через шпиндель (20 или 70 bar)
-
Охлаждение сжатым воздухом (5 bar)
-
Охлаждение инструмента масляным туманом
-
Функция динамического контроля столкновений
|
-
Инструментальные датчики
-
Датчики инструмента
-
CAD/CAM программное обеспечение
-
Прочие опции
|
