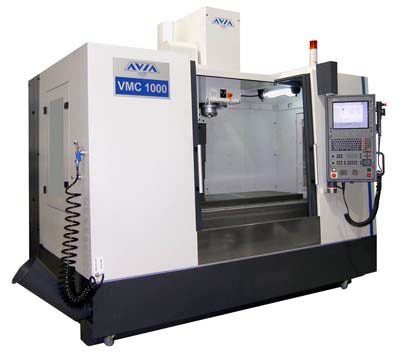

Вертикальный обрабатывающий центр VMC-1000 (X/Y/Z - 1000/540/620)

Вертикальный обрабатывающий центр VМC-1000 является станком нового поколения, который разработан в соответствии с потребностями высокоскоростной обработки, способствующий получению большей гладкости обрабатываемой поверхности, обработке деталей из закаленной стали, а также обработке с очень высокой производительностью
мягких материалов. На станке применен привод c использованием ременной передачи от двигателей на шарико-винтовые передачи, это способствует высокой повторяемости и точности позиционирования. Станки уже в базовом исполнении полностью готовы к применению
Стандартное исполнение
- прямой привод по всем осям на шарико-винтовую пару
- диаметр шпиндельного подшипника 150 мм
- система ЧПУ Heidenhain iTNC530/Famuk 0i-MB
- магазин инструментальный с манипулятором
- низ ограждения их нержавеющей стали
- система смыва стружки
- пистолет сжатого воздуха
- пистолет для смыва стружки
- подача СОЖ через кольцо вокруг торца шпинделя
- температурная компенсация подачи по оси Z
- роликовые линейные направляющие для всех трех осей, размер 45 мм
- полное защитное кабинетное ограждение
- рабочее освещение
- электронные маховички HR410
- 3-x цветная сигнальная система
- кнопка на шпинделе для ручного зажима/разжима инструмента
- теплообменник для электрошкафа
- - конвейер стружки
- система охлаждения инструмента
- телескопическая система защиты направляющих

Технические характеристики



VMC1000

Система ЧПУ



Heidenhain iTNC530/



Fanuc0i-MD

Перемещения



Ось X (рабочий стол)

мм

1000

Ось Y (крестовый суппорт)

мм

540

Ось Z (шпиндельная бабка)

мм

620

Ускоренная подача X,Y/Z

м/мин

35

Ускорение по осям X,Y/Z

g

0.4

Стол



Рабочая поверхность

мм

1200 x 540

Максимальная нагрузка

кг

1000

Макс/мин расстояние от торца до стола

мм

770/150

Т-слоты

мм

5/18/100

Точность стандарт (VDI/DGQ 3441)



Точность позиционирования (Р) X,Y/Z

мм

0.005

Повторяемая точность (Рмах) X,Y/Z



0.005

Шпиндель



Зажимной инструментальный конус



ISO 40

Обороты

1/мин

10000

Постоянная мощность / перегрузка S6- 40%

кВт

10/17

Инструментальный магазин



Емкость инстр. Магазина



24

Время смены инструмента

сек

2.8

Макс длина инструмента

мм

80

Макс.масса инструмента

кг

7

Макс.установочная мощность

кВА

35

Габаритные размеры станка

мм

2910 х 2500

Максимальная рабочая высота станка

мм

2850

Масса станка

кг

5100
