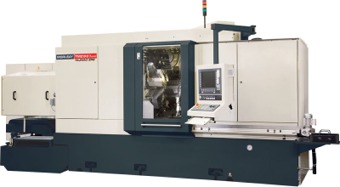

Прогрессивное техническое решение, разработанное конструкторами и имеющее патентную защиту, позволяет производить независимое управление оборотами каждого шпинделя и точное распределение мощности на каждый регулируемый привод шпинделя в соответствии с условиями обработки, требуемыми разными заказчиками. К тому же полная независимость каждого шпинделя позволяет использовать любой способ обработки, включая операции, которые требуют остановки и позиционирования шпинделей, что способствует тому, что TMZ 867представляет собой многофункциональный обрабатывающий центр. Токарный автомат имеет 59 ЧПУ-управляемые оси
Каждый шпиндель приводится в действие собственным регулируемым приводом,
БАЗОВОЕ ОСНАЩЕНИЕ
» Фиксация шпиндельного барабана с помощью
тройки венцовс торцевыми зубьями
» Две системы ЧПУ - SINUMERIC 840 D
» 6 электродвигателей шпинделей
» 6 продольных суппортов, » 5 крестовых суппортов
» 1 отрезной суппорт » 1 ось для поворота барабана с устройством для подачи прутка в 1-й рабочей позиции
» Всего 33 ЧПУ-управляемые оси
» 26 дополнительных ЧПУ-управляемых
осей для управления специальным оснащением
» Двигатели и привода с плавной регулировкой
оборотов SIMODRIVE от фирмы SIEMENS
» Пневматическое управление всеми
вспомогательными функциями
|
Технические параметры |
|
|
|
Пруток |
|
|
|
Диаметр |
67 |
мм |
|
Длина |
3000 |
мм |
|
Длина подачи прутка |
200 |
Мм |
|
Шпиндель оси S1……..S8 |
|
|
|
Диаметр делительный |
480 |
мм |
|
Скорость |
2500 |
Об.мин |
|
Мощность привода шпинделя |
20-30 |
кВт |
|
Общая мощность моторов |
160-240 |
кВт |
|
Номинальный момент шпинделя для 20 кВт |
191 |
Нм |
|
Индексирование шпиндлеля |
|
|
|
Время индексирование 1 позиции СМ1 ось |
1 |
С |
|
Продольные суппорты W1…..W7, Z8 оси |
|
|
|
Число |
8 |
|
|
Быстрые подачи |
30 |
м/мин |
|
Усилие |
10000 |
N |
|
Перемещение |
340 |
мм |
|
Шаг винтовой пар |
10 |
мм |
|
Крестовые суппорты (оси X 1 ... X 7 и Z 1 ... Z 7) |
|
|
|
Количество |
7 |
|
|
Ускоренная подача (радиальная и аксиальная) |
15 |
м/мин |
|
Аксиальный ход (оси Z1 ... Z5) |
120 |
Мм |
|
Радиальный ход (оси X1 ... X5) |
80 |
Мм |
|
Отрезной суппорт (ось U 8) |
|
|
|
Ускоренная подача |
15 |
м/мин |
|
Усилие |
2900 |
Н |
|
Ход |
50 |
Мм |
|
Размеры |
|
|
|
Длина |
4230 |
Мм |
|
(без загрузочного устроства и электрошкафа) |
|
|
|
Ширина x высота |
2 170 x 2 420 |
Мм |
