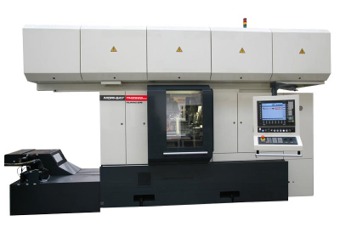

Многошпиндельный прутковый автомат MORI-SAY TMZ 625 CNC (d: 16-48 mm)

Прогрессивное техническое решение, разработанное конструкторами и имеющее патентную защиту, позволяет производить независимое управление оборотами каждого шпинделя и точное распределение мощности на каждый регулируемый привод шпинделя в соответствии с условиями обработки, требуемыми разными заказчиками. К тому же полная независимость каждого шпинделя позволяет использовать любой способ обработки, включая операции, которые требуют остановки и позиционирования шпинделей, что способствует тому, что TMZ 642 представляет собой многофункциональный обрабатывающий центр. Токарный автомат имеет 44 ЧПУ-управляемые оси
Каждый шпиндель приводится в действие собственным регулируемым приводом,
а поэтому нет необходимости в:
X обратном повороте шпиндельного барабана через каждых 360°
X подключении и отключении регулируемых приводов при каждом повороте
X охлаждении барабана от тепловых потерь, выделяемых электрошпинделями
X подводе энергии к электрошпинделям через ротационные шины БАЗОВОЕ ОСНАЩЕНИЕ
» Фиксация шпиндельного барабана с помощью
тройки венцовс торцевыми зубьями
» Две системы ЧПУ - SINUMERIC 840 D
» 6 электродвигателей шпинделей
» 6 продольных суппортов
» 5 крестовых суппортов
» 1 отрезной суппорт
» 1 ось для поворота барабана с устройством
для подачи прутка в 1-й рабочей позиции
» Всего 24 ЧПУ-управляемые оси
» 20 дополнительных ЧПУ-управляемых
осей для управления специальным оснащением
» Двигатели и привода с плавной регулировкой
оборотов SIMODRIVE от фирмы SIEMENS
» Пневматическое управление всеми
вспомогательными функциями

Технические параметры
Привода передних ротационных устройств ( оси S 01 … S 06 )
Частота вращения 6000 об/мин
Стандартный крутящий момент 9 Нм
Крут. момент резьбонарезного и pick-up шпинделя 20 Нм
Привода дополнительных устройств для внутренних профилей (оси U 1... U 5)
В рабочих позициях 1 ... 5
Ускоренная подача 30 <м/мин
Усилие 2200 Н
Ход 250 мм
Шаг шарикового винта 10 мм
Суппорт для обработки со стороны отреза с 1-м держателем инструмента (oсь X 6)
Ускоренная подача 15 <м/мин
Радиальный ход 75 Н
Усилие 2900 мм
Шаг шарикового винта 5 мм
Суппорт для обработки со стороны отрезки с 3-мя держателями инструмента (оси X 6 и Y 6)
Ускоренная подача 15 м/мин
Радиальный ход – ось X 75 мм
Радиальное усилие 2900 Н
Ход оси Y 106  мм
Количество держателей инструмента 3
Количество приводных инструментов 2
Шаг шарикового винта 5 мм
Приводы приводных инструментов (оси ST 1 ... ST 6)
Количество 6
Частота вращения 6000 об/мин
Стандартный крутящий момент 9 Нм
Размеры прутка
Диаметр прутка при использов. цанг DIN 9151 E мин. 16   макс. 48 мм
Диаметр прутка при использов. цанг DIN 9112 E 15            45 мм
Диаметр прутка при использов. цанг DIN 9070 E 12            37 мм
Внут. диаметр трубки для зажима прутка 53 мм
при использовании цанг DIN 9151 E
Внут. диаметр трубки для зажима прутка 50 мм
при использовании цанг DIN 9112 E
Внут. диаметр трубки для зажима прутка 42 мм
при использовании цанг DIN 9070 E
Длина прутка 4 м
Шпиндели (оси SP 1 ... SP 6)
Количество 6
Диаметр делительной окружности шпинделей 340 мм
Частота вращения 5000 об/мин
Мощность двигателя шпинделя  мин. 7   макс. 10,5 кВт
Общая мощность двигателей шпинделей 42              63 кВт
Непроизводительное время 0.7 сек
Продольные суппорты (оси W1 ... W 5 и Z 6)
Количество 6
Ускоренная подача 30 м/мин
Усилие 3400 мм
Ход 250 мм
Шаг шарикового винта 10 мм
Крестовые суппорты (оси X 1 ... X 5 и Z 1 ... Z 5)
Количество 5
Ускоренная подача (радиальная и аксиальная) 15 м/мин
Аксиальный ход (оси Z1 ... Z5) 120 мм
Аксиальное усилие (оси Z1 ... Z5) 3700 Н
Радиальный ход (оси X1 ... X5) 80 мм
Радиальное усилие (оси X1 ... X2) 3700 Н
Радиальное усилие (оси X3 ... X5) 2900 Н
Шаг шарикового винта 5 мм
Отрезной суппорт (ось U 6)
Ускоренная подача 15 м/мин
Усилие 2900 Н
Ход 55 мм
Шаг шарикового винта 5 мм
Размеры
Длина  3696 мм
(без загрузочного устроства и электрошкафа)
Ширина x высота 1 914 x 2 746 мм
Масса без электрошкафа (электрошкаф - 1 000 кг) 10750 кг
Объем охлаждающей жидкости 1250 л
