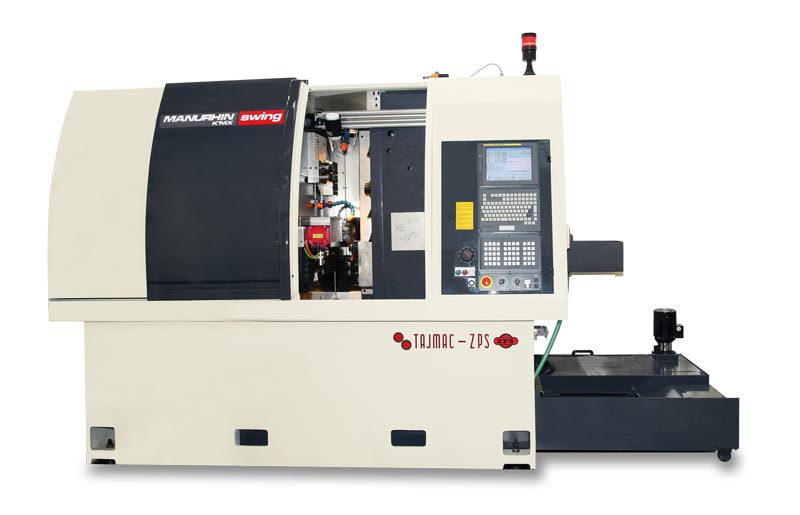

Токарный прутковый автомат KMX SWING 10 AXIS (d-26/32 mm)

Токарный автомат продольного точения KMX SWING 10 предназначен для обработки сложных деталей диаметром до 32-х мм.
Станки SWING 10 разделяются на типoразмеры согласно максимального диаметра пруткового материала: 20, 26 и 32 мм.
Главными характеристиками станков KMX SWING 10 являются:
Производительность, 23 инструменты, включая 14 приводных инструментов, а 4 -мя инструментами можно производить обработку одновременно по 10 независимым осям.
Простая и быстрая смена инструмента с компатабильной картриджной системой держателей инструментов.
Упрощенное программирование с программным обеспечением KMX PLUS.
Эргономический и простой доступ с большими раздвижными дверьми ограждения! Система управления, работающая в WINDOWS.

  KMX SWING 10  26 32
 Основной шпиндель
Максимальный диаметр прутка  мм 26 32
Отверстие в шпинделе  мм 33 33
Мощность электрошпинделя кВт 5,5 / 7,5 5,5 / 7,5
Максимальная скорость вращения  об/мин 8000 8000
Быстрые подачи м/мин 18 18
Перемещение бабки  мм 250 250
Противошпиндель
Максимальный диаметр прутка  мм Ш 26 Ш 26
Отверстие в шпинделе  мм Ш 26,5 Ш 26,5
Мощность электрошпинделя кВт 3,7 / 5,5 3,7 / 5,5
Максимальная скорость вращения об/мин 8000 8000
 Максимальная длина обработки вне шпинделя  мм 150 Ш 32 x 150
Максимальная длина обработанных изделий при выталкивании спереди  мм 170 170
 Горизонтальный суппорт
 Число суппортов   2 2
 Перемещения  мм 2 x 45 2 x 45
 Быстрые подачи  м/мин 18 18
Вертикальные суппорты
 Число суппортов   2 2
 Перемещения  мм 2 x 180 2 x 180
Быстрые подачи  м/мин 18 18
 Приспособления для окончательной отделки – вертикальный суппорт
 Число суппортов   4 4
 Перемещения  мм 343 343
Быстрые подачи  м/мин 12 12
Приспособления для окончательной отделки – горизонтальный суппорт
 Число суппортов   1 1
 Перемещения  мм 230 230
 Быстрые подачи м/мин 18 18
 Задние обрабатывающие позиции
Число аксиальных позиций   6 6
 Отверстия для инструмента  мм Ш 25 Ш 25
Перемещения мм 180 180
Число транверсальных позиций   3 3
Размеры
Длина  мм 2840 2840
Ширина  мм 1200 1200
 Высота  мм 1920 1920
Масса  кг 4250 4280
