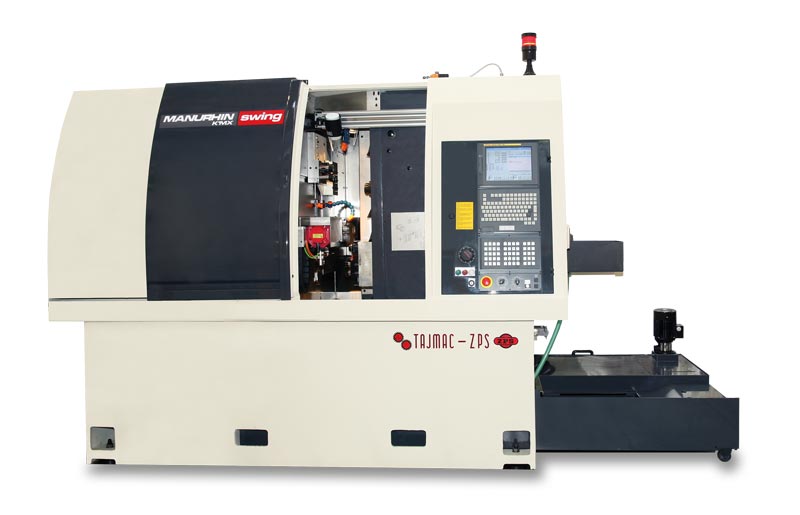

Токарный прутковый автомат KMX SWING 7 AXIS (d- 20/26/32 mm)

Токарный автомат продольного точения KMX SWING 7 предназначен для обработки сложных деталей диаметром до 32-х мм.
Станки SWING 7 разделяются на типы станков согласно максимального диаметра пруткового материала: 20, 26 a 32 мм.
Главными чертами станков KMX SWING 7 являются:
Производительность - 23 инструменты, включая 14 приводных инструментов и 3 инструменты могут производить обработку одновременно по 7 независимым осям.
Простая и быстрая смена инструмента с картриджной системой держателей инструментов.
Упрощенное программирование с программным обеспечением KMX PLUS .
Эргономический и простой доступ с большим раздвижным ограждениеми системой управления, работающей в WINDOWS.

  KMX SWING7  26 32
 Основной шпиндель
Максимальный диаметр прутка  мм 26 32
Отверстие в шпинделе  мм 33 33
Мощность электрошпинделя кВт 5,5 / 7,5 5,5 / 7,5
Максимальная скорость вращения  об/мин 8000 8000
Быстрые подачи м/мин 18 18
Перемещение бабки  мм 250 250
Противошпиндель
Максимальный диаметр прутка  мм Ш 26 Ш 26
Отверстие в шпинделе  мм Ш 26,5 Ш 26,5
Мощность электрошпинделя кВт 3,7 / 5,5 3,7 / 5,5
Максимальная скорость вращения об/мин 8000 8000
 Максимальная длина обработки вне шпинделя  мм 150 Ш 32 x 150
Максимальная длина обработанных изделий при выталкивании спереди  мм 170 170
 Горизонтальный суппорт
 Число суппортов   2 2
 Перемещения  мм 2 x 45 2 x 45
 Быстрые подачи  м/мин 18 18
Вертикальные суппорты
 Число суппортов   2 2
 Перемещения  мм 2 x 180 2 x 180
Быстрые подачи  м/мин 18 18
 Приспособления для окончательной отделки – вертикальный суппорт
 Число суппортов   1 1
 Перемещения  мм 388 388
Быстрые подачи  м/мин 12 12
Число станций инструментальных   4 4
Диаметр расточных инструментов (ID operations)  мм Ш 25 Ш 25
Приспособления для окончательной отделки – горизонтальный суппорт
 Число суппортов   1 1
 Перемещения  мм 205 205
 Быстрые подачи м/мин 18 18
 Задние обрабатывающие позиции
Число позиция   4 4
 Отверстия для инструмента  мм Ш 25 Ш 25
Размеры
Длина  мм 2840 2840
Ширина  мм 1200 1200
 Высота  мм 1920 1920
Масса  кг 4050 4080
