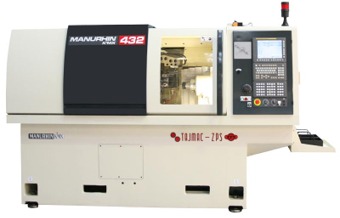

Прутковый токарный автомат KMX-432 / 532 / 632 (d- 20/26/32 mm)

Токарный прутковый автомат швейцарского типа KMX 432 имеет два шпинделя с одной или двумя управляемыми осями С, магазин для заготовок с автоматической подачей, две приводные расточные головки с 3 резцами. Подобная конструкция позволяет производить 4-х осевую обработку.
Tокарный станок продольного точения KMX 432 предназначен для обработки сложных деталей из пруткового материала диаметром до 32 мм.
Станки KMX 432 разделяются на типы станков согласно максимального диаметра пруткового материала: от 26 до 32 мм.
Главными характеристиками станков KMX 432 являются:
Производительность: 16 инструментов, включая 5 приводных инструментов, осевые операции можно в определенных случаях выполнять одновременно.
Простая и быстрая смена инструмента с совместимой картриджной системой держателей инструментов.
Эргономический и простой доступ через большое раздвижное ограждение.
КИНЕМАТИКА СТАНКА
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
СИСТЕМА УПРАВЛЕНИЯ : GE FANUC 31 i
- Система управления новейшего типа
- LCD 10,4" цветной дисплей
- Клавиатура - Fanuc PC
- 32 бита
- Цифровой интерфейс между системой управления и приводами двигателей
СПЕЦИФИЧЕСКИЕ ФУНКЦИИ СТАНКА K'MX, КОТОРЫЕ ВКЛЮЧЕНЫ В БАЗОВОЕ ОСНАЩЕНИЕ:
- За один ход шпиндел. бабки можно запрограммировать обработку нескольких деталей (макс. 410 мм)
- Электронный ручной маховик позволяет производить следующие операции:
- вручную: ручное перемещение по осям
- MDI и автоматический цикл: коррекция перемещений с помощью вращ. ручного маховика
- Интерфейс устройства подачи прутка, включает:
- сигнал Конца прутка
- сигнал Загрузки прутка
- автоматический цикл для выравнивания прутка

Основной шпиндель   KMX432
 Максимальный диаметр обработки прутка мм 32
 Отверстие в шпинделе мм 36
Мощность элеткрошпинделя (100 / 60%) кВт 5.5
 Максимальная скорость вращения электрошпинделя об/мин 10 000
 Перемещение бабки мм 250 (410)
Максимальная скорость подачи мм/мин 30 000
 Противошпиндель
 Максимальный диаметр обработки прутка мм 32
 Отверстие в шпинделе мм 36
Мощность элеткрошпинделя (100 / 60%) кВт 5.5
 Максимальная скорость вращения электрошпинделя об/мин 10000
Перемещение мм 260
 Максимальная длина обработки вне шпинделя мм 250 (400)
Максимальная длина обработанных изделий при выталкивании спереди мм 150
Каретка резцдержателя
Ход по оси Х мм 2х30
Ход по оси Y (вертикальный) мм 135
Скорость подачи мм/мин 30000

 Инструментальная оснастка
 Число приводных суппортов   3+3
 Максимальная скорость вращения  - на 2-х позициях об/мин 6000
                    - на 1 позиции об/мин 2000
 Пневматика
 Требуемое давление воздуха бар 6
Соединительный размер мм Ш 10
 МОЖ
Объем бака л 300
Давление бар 2
 Автоматическая смазка
Масса станка кг 4800
