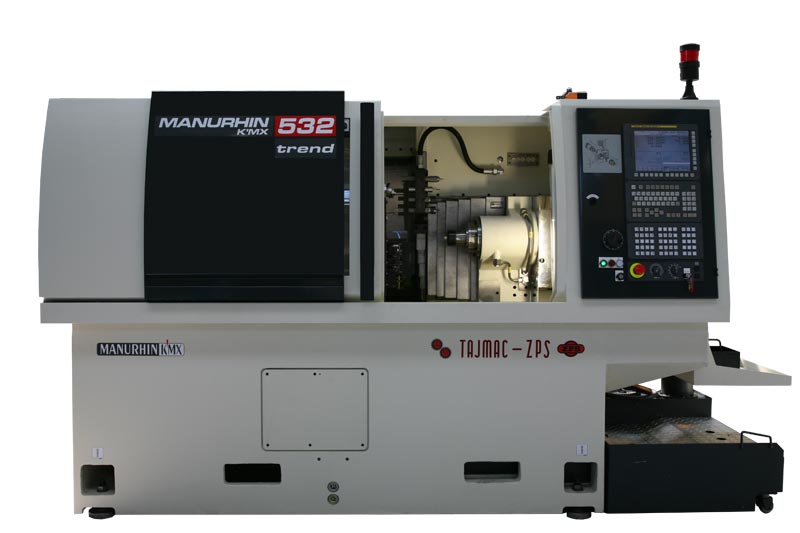

Прутковый токарный автомат KMX532Trend (d-32 mm)

   Автомат продольного точения MANURHIN K’MX 532 TREND предназначен для производительной обработки деталей из прутка диаметром до 32 мм. Ввиду того, что диаметр проходного отверстия шпинделя 37 мм, то нет необходимости производить доработку концов прутка на меньший диаметр для захвата цангой устройства для подачи прутка.

  Станок стандартно оснащен двумя мотор-шпинделями с максимальной частотой вращения 10 000 об/мин и ротационной направляющей втулкой, которая синхронизирована с главным шпинделем. Пять линейных управляемых осей (X1, Y1, Y2, Z1, Z2) и две ротационные оси (C1, C2) позволяют производительно производить обработку, как простых, так и сложных деталей.
По выбору станок можно оснастить приводными инструментами на передней и задней части инструментальной плиты. В случае необходимости - для внеосевого сверления. Ход шпиндельной бабки можно использовать для точения длинных деталей (до 400 мм) за одну установку.
   Станок поставляется с автоматическим устройством для подачи прутка длиной минимально 3 м с измерением и с магазином прутков. Детали длиной больше 170 мм можно по выбору выталкивать и через дополнительный шпиндель. У этого типа станков длина обрабатываемой детали ограничена в принципе, только длиной прутка.
Простая установка инструментов на инструментальную плиту позволяет успешно использовать этот станок для серийного производства, начиная с серий порядка сотен штук.



Главный шпиндель



Макс. размеры прутка

ø 32 мм



Диаметр проходного отверстия в шпинделе

ø 37 мм



Мощность мотор-шпинделя

3,7/5,5 кВт



Макс. частота вращения мотор-шпинделя

10 000 мин-1



Ход шпиндельной бабки (ось Z1)

410 мм




Контршпиндель



Макс. размеры прутка

ø 32 мм



Диаметр проходного отверстия в шпинделе

ø 37 мм



Мощность мотор-шпинделя

3,7/5,5 кВт



Макс. частота вращения мотор-шпинделя

10 000 мин-1



Ход шпиндельной бабки (ось Z2)

260 мм



Ход осевого суппорта (ось Y2)

260 мм



Макс. длина детали при выгрузке спереди

170 мм



Кол-во управляемых линейных осей

5
