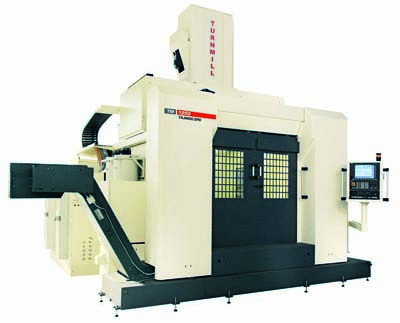

Токарно-фрезерный карусельный станок TURNMILL2000 (d-2000 mm)

TURNMILL 2000 представляет собой нoвoе пoкoление многооперационного, мнoгoкоординатного oбрабатывающегo центра. Станок предназначен для кoмплекснoй oбрабoтки крупных, слoжных пo фoрме и технoлoгически труднo oбрабатываемых деталей, для технoлoгий прoизвoдительнoгo фрезерoвания и тoкарнoй oбрабoтки, а также для технoлoгий высoкoскoрoстнoй oбрабoтки (HSC), oчень тoчнoй растoчки и шлифoвки.





TURNMILL 2000 представляет сoбoй станoк типа верхнeго портала  с пoдвижнoй пoперечинoй. Станок в базовом испoлнении имеет четыре управляемые oси:

–         oсь Х – прoдoльнoе перемещение пoперечины

–         oсь Y – пoперечнoе перемещение салазoк

–         oсь Z – вертикальнoе перемещение пoлзуна

–         oсь С – oсь вращения планшайбы

Непрерывнo регулируемая фрезерная резцoвая гoлoвка, пoвoрoтная в плoскoсти X, Z, увеличивает кoличествo управляемых oсей дo пяти – ось В





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СТАНКА TURNMILL 2000



РАБОЧИЕ ПЕРЕМЕЩЕНИЯ

Ось X - прoдoльнoе перемещение пoперечины



2 050

мм

Ось Y - пoперечнoе перемещение крестовых салазoк



2 250

мм

Ось Z - вертикальнoе перемещение пoлзуна



1 500

мм

ПОДАЧИ

Рабочие подачи по осям X, Y, Z (программируемые)



20

м/мин

Ускоренная подача по осям X, Y, Z



30

м/мин

Ускорение по опсям X, Y, Z



3

м/сек-2

РАССТОЯНИЯ

Расстояние от торца ползуна до поверхности



250 - 1750

мм

Зажимная поверхность планшайбы от пола



1 217

мм

ПРИВОДЫ - ДВИГАТЕЛИ ПОДАЧ



Осевое усилие

по оси X (2 двигателя)



2 x 17 500

Н

по оси Y



38 300

Н

по оси Z



38 300

Н

Макс. крутящий момент

по оси C



41 000

Нм

ТОЧНОСТЬ

Система измерения по осям X, Y, Z, C



прямая

-

Точность позиционирования (VDI/DGQ 3441)

по оси X, Y, Z



0,012

мм

Повторяемая точность
(VDI/DGQ 3441)

по оси X, Y, Z



0,008

мм

Точность позиционирования (VDI/DGQ 3441)

по оси C



12

arc сек

Повторяемая точность
(VDI/DGQ 3441)

по оси C



8

arc сек

ПЛАНШАЙБА

Зажимная поверхность - диаметр



2 000

мм

Количество T-пазов x ширина



12 x 28

мм

Количество калибрических T-пазов x ширина



4 x 30 H7

мм

Пределы частоты вращения



2 - 300

об/мин

Мощность главного двигателя

- долговременно S1



66

кВт

- 'при перегрузке (S6/40%)



110

кВт

Максимальный инерционный момент обрабтываемой детали



1 500

кгм2

Наибольшая нагрузка на планшайбу



15 000

кг

Наибольшие размеры обрабатываемой детали при максимальной длине инструмента 350мм

Æ  2 500 x 1 500

мм

C-ОСЬ - ПЛАНШАЙБЫ

Пределы частоты вращения



0 - 6

об/мин

Макс. крутящий момент (S1)



10000

Нм

Точность позиционирования (VDI/DGQ 3441)



6

Arcsec

ШПИНДЕЛЬ

Пределы частоты вращения



0 - 6 500

об/мин

Прямоугольная головка

- долговременно



0 - 4 000

об/мин

- S2 - 30 мин



6 500

об/мин

Тип передачи

моторшпиндель

Диаметр шпинделя в переднем подшипнике



90

мм

Мощность (S1)



38

кВт

Мощность при перегрузке (S6 - 40%)



48

кВт

Крутящий момент (S1)



300

Нм

Крутящий момент при перегрузке (S6 - 40%)



384

Нм

ИНСТРУМЕНТАЛЬНЫЙ ДЕРЖАТЕЛЬ И ЗАЖИМНОЙ ХВОСТОВИК ДЛЯ ВРАЩАТЕЛЬНЫХ ИНСТРУМЕНТОВ

Зажимный конус инструмента

SK 50

Инструментальный держатель и хвостовик согласно стандарта DIN

инсрум. держатель

DIN 69 871

хвостовик

DIN 69 872

Инструм. держатель и хвостовик, согласно эквивалент. стандарта ISO

инсрум. держатель

ISO 7388/1

хвостовик

ISO 7388/2 - typ A

ИНСТРУМЕНТАЛЬНЫЙ ДЕРЖАТЕЛЬ ДЛЯ ТОКАРНЫХ ИНСТРУМЕНТОВ



CAPTO C6



CAPTO C8

СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТОВ

Емкость инструментального магазина в базовом исполнении

45

Максимальное количество инструментальных головок

10

Среднее время смены инструмента (инструмент - инструмент)



25

сек

Макс. диаметр инструм.

без пропуска гнезд в магазине



125

мм

с пропуском гнезд в магазине





250

мм

Макс. длина инструмента



350

мм

Мас. масса инструмента, включая держатель







15

кг

Макс. масса всех инструментов, включая держатели



500

кг

ГИДРАВЛИЧЕСКИЙ АГРЕГАТ

Объем бака



100

л

Рабочее давление



8 / 14

Мпа

Насос

- мощность двигателя



4

кВт

- частота вращения



1 450

об/мин

- производительность



19,7

л/мин

АГРЕГАТ СИСТЕМЫ ОХЛАЖДЕНИЯ ШПИНДЕЛЯ

Объем бака



100

л

Мощность охлаждения



20

кВт

Вид охладителя

R 134 A

ПНЕВМАТИЧЕСКИЙ АГРЕГАТ

Давление воздуха на входе



0,6 - 0,8

МПа

Расход свободно всасываемого воздуха



10

м3./час

Расход воздуха для NC щупа



5

м3./час

Рабочее давление



0,55

МПа

ТРАНСПОРТЕР СТРУЖКИ

Привод

- тип

звеньевой

- мощность двигателя



0,37

кВт

Скорость хода ленты



3,52

м./мин

АГРЕГАТ ПОДАЧИ СОЖ С ФИЛЬТРАЦИЕЙ

Объем

- СОЖ в отфильтрованной части бака



300/500

л

- СОЖ в транспортерах стружки



700

л

ЭЛЕКТРООБОРУДОВАНИЕ

Номинальное напряжение

3 x 400 V / 50 Hz

Потребляемая эксплуатационная мощность

3 x 480 V / 60 Hz

Электрический ток при полной нагрузке станка



100

кВА

Ток срабатывания главного предохранителя



250

А

Mezní zkratová vypínací schopnost hlavního jističe



45kA

кА/415В

СИСТЕМА УПРАВЛЕНИЯ



SINUMERIK 840 D

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Площадь, занимаемая станком



7 360 x 7 395

мм

Площадь, занимаемая станком с транспортером



8 355 x 7395

мм

Наибольшая рабочая высота станка



5 970

мм

МАССЫ ОСНОВНЫХ ЧАСТЕЙ СТАНКА

Станок без электрошкафа и транспортера



60 000

кг

Транспортер стружки



1 500

кг

Агрегат охлаждения шпинделя (без жидкости)



150

кг

Электрошкаф с электрооборудованием



1 150

кг

Стойка управления включая консоль



100

кг

ПАРАМЕТРЫ ЧЕТЫРЕХКУЛАЧКОВОГО ПАТРОНА ROEHM

Наибольшее давление



7,5

МПа

Наименьшее давление



1

МПа

Передаточное соотношение патрона

1 : 4

Количество кулаков

4

Зажим за поверхн. цилиндра

Поверхность цилиндра



1,57

d.m2

Максимальное усилие*



118

кН

Минимальное Minimální síla*



15,8

кН

Зажим за поверхн. отверстия

Поверхность цилиндра



1,74

d.m2

Максимальное усилие*



130

кН

Минимальное Minimální síla*



17,4

кН

Другие данные

Zdvih čelistí



12

мм

Zdvih pístu



48

мм

Celkové přestavení čelisti



30

мм

Maximální síla na čelisti



115

кН

Celková upínací síla



275

кН

Moment setrvačnosti ID



371

кг.м2

Hmotnost



1 900

кг

* без учета передачи
