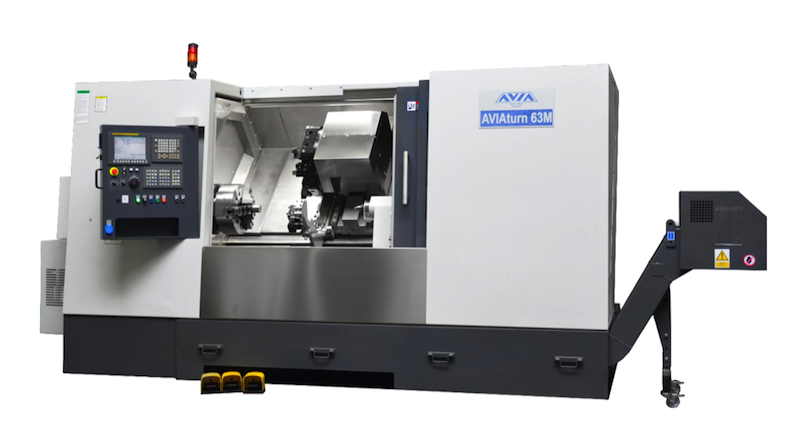

Токарный обрабатывающий центр AVIAturn 63 (d-630 mm, L-1400 mm)

ПЕРЕДОВАЯ КОНСТРУКЦИЯ, ДИНАМИКА и ЖЕСТКОСТЬ

жесткая конструкция станины, изготавливаемая из одной чугунной отливки, обеспечивает высокую стабильность характеристик станка

  • Kонструкция станины, передней бабки и суппорта с сильным оребрением была оптимизирована Методом Конечных Элементов.

  • Полностью закрытая рабочая зона
  • Простой и удобный смыв стружки в удобные для доступа поддоны или на конвейер стружки
  • Оснащены быстрой 12-ти позиционной револьверной головкой,
  • Полностью цифровые серво-приводы совмещены с прямым безременным приводом на винтовую пару
  • Установлены шарико-винтовые пары собственного производства FOP AVIA с преднапряженными двузаходным гайками для достижения длительного срока эксплуатации
Спецификации Aviaturn 63
    AVIATurn 63 AVIAturn 63M AVIAturn 35MY AVIAturn 63L/AVIAturn 63ML
Макс. диаметр обработки mm 630 630 630 630
Макс диаметр вращения над станиной mm 770 770 770 770
Макс. длина обработки mm 1400 1400 1400 2400
Макс. Диаметр прутка mm 90 (112/135/150/360) 112 (135/150/360)
Диаметр трехкулачкового патрона mm 400 400 400 400
ШПИНДЕЛЬНАЯ БАБКА:
Торец шпинделя type A2-8 (А2-11, А2-15) А2-11 (А2-15)
Макс. скорость вращения rpm 2800 2800 2800
Отверстие шпинделя mm 105 (131/155/178/360) 131 (155/178/360)
Мощность главного привода S1/S3 (25%) kW 26,5/39 26,5/39 26,5/39 26,5/39
Макс. крутящий момент шпинделя S1/S3 (25%) Nm 860/1266 860/1266 860/1266 860/1266 (1012/1489)
Оси:
Ход по оси X mm -20/405 -40/385 -20/310 -20/405
Ход по оси Z mm 1440 1440 1440 2420
Ускоренное перемещение по X/Z/Z2 m/min 24/24 24/24 24/24 24/24
РЕВОЛЬВЕРНАЯ ГОЛОВКА:
Кол-во ячеек pcs 12 12 12 12
Инструмент type VDI 50/ BMT 75 VDI 50/ BMT 75 VDI 50/ BMT 75 VDI 50/ BMT 75
Хвостовик инструмента mm 32х32 32х32 32х32 32х32
Максимальный размер расточной планшайбы mm 50 50 40 50
Скорость вращения приводного инструмента Siemens/Fanuc rpm - 3000/4000 4500/4000 3000/4000
Мощность привода приводного инструмента Siemens/Fanuc kW - 8,8/5,5 8,8/5,5 8,8/5,5
Момент приводного инструмента Siemens/Fanuc Нм - 50/40 50/40 50/40
ЗАДНЯЯ БАБКА:
Перемещение по оси Y (MY,SMY) mm 1150 1150 1150 2100
Макс. осевое усилие N 5000 5000 5000 47000
Конус MK 5 5 5 6
Способ перемещения   ШВП+электромотор
СИСТЕМЫ ЧПУ:
SIEMENS Sinumerik 828D
FANUC Fanuc 0i-TF
РАЗНОЕ:
Габариты: L x W x H мм 4580х2150х2370 5880х2340х2500
Масса kg 8500 8500 9000 12000
Потребляемая мощность kVA 49 60 68 49-60
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Полный комплект сервоприводов Система охлаждения инструмента
самоцентрующийся трехкулачковый патрон с гидрозажимом электронный маховичок
сквозное центральное отверстие в патроне полностью огороженная зона резания с освещением
линейные направляющие для осей X / Z Ethernet, PCMCIA, RS 232, USB (ТолькоSIEMENS)
телескопические направляющие  набор гаечных ключей
передача на ШВП с двойной гайкой руководство оператора, руководство по программированию
автоматическая система смазки для ШВП и направляющих
ОПЦИИ:
гидравлическая задняя бабка устройство подачи прутка
гидравлический люнет Устройство удаления масляного тумана
датчик инструмента Датчик детали
транспортер стружки CAM/CAD программы
Дополнительные патроны Пистолет для очистки рабочей зоны
цанговый патрон с цангами Другие опции по запросу
