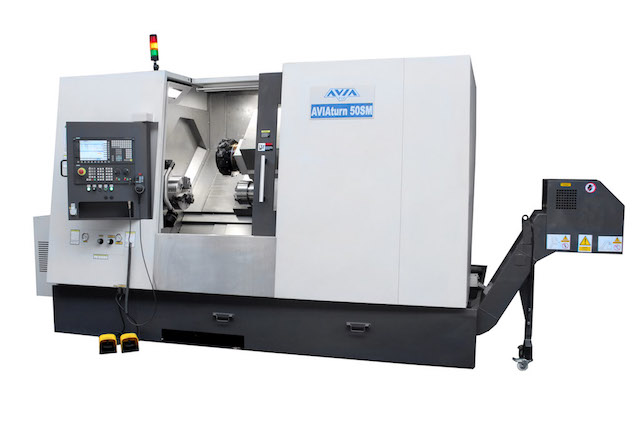

Токарный обрабатывающий центр AVIAturn 50 (d-500 mm/L-800 mm)

ПЕРЕДОВАЯ КОНСТРУКЦИЯ, ДИНАМИКА и ЖЕСТКОСТЬ

  • жесткая конструкция станины, изготавливаемая из одной чугунной отливки, обеспечивает высокую стабильность характеристик станка ,

  • Kонструкция станины, передней бабки и суппорта с сильным оребрением была оптимизирована Методом Конечных Элементов.
  • Полностью закрытая рабочая зона
  • Простой и удобный смыв стружки в удобные для доступа поддоны или на конвейер стружки
  • Оснащены быстрой 12-ти позиционной револьверной головкой,
  • Полностью цифровые серво-приводы совмещены с прямым безременным приводом на винтовую пару
  • Установлены шарико-винтовые пары собственного производства FOP AVIA с преднапряженными двузаходным гайками для достижения длительного срока эксплуатации
Спецификации Aviaturn 50
РАБОЧИЙ ХОД:   AVIATurn 50 AVIAturn 50M/50MY AVIAturn 50SM/SMY
Макс. диаметр обработки mm 500 500 350
Диаметр вращения над станиной mm 700 700 700
Макс. длина обработки mm 800 800 800
Макс. Диаметр прутка mm 80 80 80
Диаметр трехкулачкового патрона mm 315 315 315
ШПИНДЕЛЬ
Торец шпинделя type A2-8 A2-8 A2-8
Макс. скорость вращения rpm 3500 3500 3500
Отверстие шпинделя mm 93 93 93
Мощность главного привода S1/S3 (25%) kW 20,5/28,7 20,5/28,7 20,5/28,7
Макс. крутящий момент шпинделя S1/S3 (25%) Nm 391/548 391/548 381/548
Оси:
Ход по оси X mm -10/360 -60/300 (MY); -20/290 (MY) -5/280
Ход по оси Z/Z2 mm 830/ - 830/ - 830/690
Ускоренное перемещение по X/Z/Z2 m/min 24/24/- 24/24/- 24/24/-
Перемещение по оси Y (MY,SMY)   - +/- 65 +/- 65
РЕВОЛЬВЕРНАЯ ГОЛОВКА:
Кол-во ячеек pcs 12 12 12
Инструмент type VDI 40/ BMT 65 VDI 40/ BMT 65 VDI 40/ BMT 65
Хвостовик инструмента mm 25×25 25×25 25×25
Максимальный размер расточной планшайбы mm 40 40 40
Скорость вращения приводного инструмента Siemens/Fanuc rpm - 4500/4000 4500/4000
Мощность привода приводного инструмента Siemens/Fanuc kW - 4,7/5,5 4,7/5,5
Момент приводного инструмента Siemens/Fanuc Нм - 27/30 27/30
ЗАДНЯЯ БАБКА:
Перемещение по оси Y (MY,SMY) mm 680 680 -
Макс. осевая усилие N 15000 15000 -
Конус MK 5 5 -
Способ перемещения   ШВП+электропривод ШВП+электропривод -
СИСТЕМЫ ЧПУ:
SIEMENS Sinumerik 828D
FANUC Fanuc 0i-TF
РАЗНОЕ:
Габариты: L x W x H мм 4050 x 2150 x 2370
Масса kg 7000 8999 8500
Потребляемая мощность kVA 42 48/52 65/59


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Полный комплект сервоприводов Система охлаждения инструмента
самоцентрующийся трехкулачковый патрон с гидрозажимом электронный маховичок
сквозное центральное отверстие в патроне полностью огороженная зона резания с освещением
линейные направляющие для осей X / Z Ethernet, PCMCIA, RS 232, USB (ТолькоSIEMENS)
телескопические направляющие  набор гаечных ключей
передача на ШВП с двойной гайкой руководство оператора, руководство по программированию
автоматическая система смазки для ШВП и направляющих
ОПЦИИ:
гидравлическая задняя бабка устройство подачи прутка
гидравлический люнет Устройство удаления масляного тумана
датчик инструмента Датчик детали
транспортер стружки CAM/CAD программы
Дополнительные патроны Пистолет для очистки рабочей зоны
цанговый патрон с цангами Другие опции по запросу
