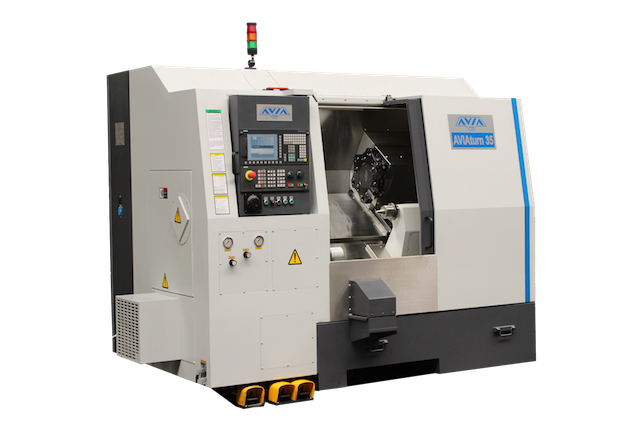

Токарный обрабатывающий центр AVIAturn 35 (d-350 mm/L-600 mm)

ПЕРЕДОВАЯ КОНСТРУКЦИЯ, ДИНАМИКА и ЖЕСТКОСТЬ

  • жесткая конструкция станины, изготавливаемая из одной чугунной отливки, обеспечивает высокую стабильность характеристик станка ,
  • Kонструкция станины, передней бабки и суппорта с сильным оребрением была оптимизирована Методом Конечных Элементов.
  • Полностью закрытая рабочая зона
  • Простой и удобный смыв стружки в удобные для доступа поддоны или на конвейер стружки
  • Оснащены быстрой 12-ти позиционной револьверной головкой,
  • Полностью цифровые серво-приводы совмещены с прямым безременным приводом на винтовую пару
  • Установлены шарико-винтовые пары собственного производства FOP AVIA с преднапряженными двузаходным гайками для достижения длительного срока эксплуатации
Спецификации Aviaturn 35
РАБОЧИЙ ХОД:   AVIATurn 35 AVIAturn 35M/35MY AVIAturn 35SM/SMY
Макс. диаметр обработки mm 350 350 350
Диаметр вращения над станиной mm 560 560 560
Макс. длина обработки mm 600 580 580
Макс. Диаметр прутка mm 65 65 65
Диаметр трехкулачкового патрона mm 210 210 210
ШПИНДЕЛЬ
Торец шпинделя type A2-6 A2-6 A2-6
Макс. скорость вращения rpm 5000 5000 5000
Отверстие шпинделя mm 75,5 75,5 75,5
Мощность главного привода S1/S3 (25%) kW 11/15 11/15 11/15
Макс. крутящий момент шпинделя S1/S3 (25%) Nm 126/171 126/171 126/171
Оси:
Ход по оси X mm -10/120 -60/180 (MY); -55/185 (MY) -10/180
Ход по оси Z mm 610/ - 600/ - 600/520
Ускоренное перемещение по X/Z/Z2 m/min 25/30/- 25/30/- 25/30/30
Перемещение по оси Y (MY,SMY)   +/- 50 +/- 50
РЕВОЛЬВЕРНАЯ ГОЛОВКА:
Кол-во ячеек pcs 12 12 12
Инструмент type VDI 30/ BMT 55 VDI 30/ BMT 55 VDI 30/ BMT 55
Хвостовик инструмента mm 20×20 20×20 20×20
Максимальный размер расточной планшайбы mm 32 32 32
Скорость вращения приводного инструмента Siemens/Fanuc rpm - 4500/6000 4500/6000
Мощность привода приводного инструмента Siemens/Fanuc kW - 4,8/2,2 4,8/2,2
Момент приводного инструмента Siemens/Fanuc Нм - 11,5/11 11,5/11
ЗАДНЯЯ БАБКА:
Перемещение по оси Y (MY,SMY) mm 350 350 -
Макс. осевая усилие N 5000 5000 -
Конус MK 5 5 -
Способ перемещения   Гидравлический цилиндр Гидравлический цилиндр -
СИСТЕМЫ ЧПУ:
SIEMENS Sinumerik 828D
FANUC Fanuc 0i-TF
РАЗНОЕ:
Габариты: L x W x H мм 2860 x 1660 x 2120
Масса kg 3850 3850 4000
Потребляемая мощность kVA 24 26/29 38/40


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Полный комплект сервоприводов Система охлаждения инструмента
самоцентрующийся трехкулачковый патрон с гидрозажимом электронный маховичок
сквозное центральное отверстие в патроне полностью огороженная зона резания с освещением
линейные направляющие для осей X / Z Ethernet, PCMCIA, RS 232, USB (ТолькоSIEMENS)
телескопические направляющие  набор гаечных ключей
передача на ШВП с двойной гайкой руководство оператора, руководство по программированию
автоматическая система смазки для ШВП и направляющих
ОПЦИИ:
гидравлическая задняя бабка устройство подачи прутка
гидравлический люнет Устройство удаления масляного тумана
датчик инструмента Датчик детали
транспортер стружки CAM/CAD программы
Дополнительные патроны Пистолет для очистки рабочей зоны
цанговый патрон с цангами Другие опции по запросу
