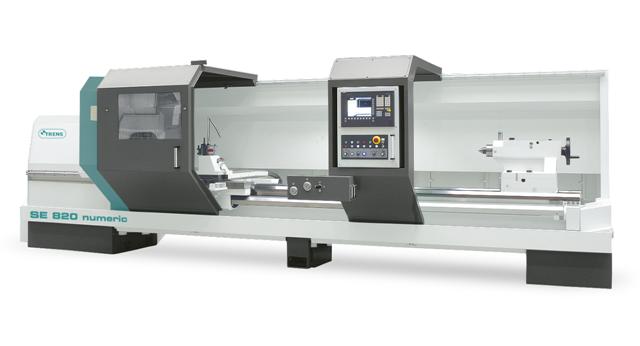

SE 820 Numeric (D-820 mm/L-2000-4000 mm)

Станина.
Цельнолитая станина классической геометрии обеспечивает необходимую жёсткость между шпинделем, револьверной головкой и задней бабкой. Температурная стабилизация дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами, достигается высокая точность позиционирования рабочих координат. Конструкция станка позволяет выпускать машины в различных исполнениях с широким набором принадлежностей по желанию заказчика. Этим предоставлены оптимальные возможности для комплексной обработки ассортимента деталей.
Шпиндель.
Одна из самых требовательных деталей машины. Используются радиально-упорные подшипники с предварительной нагрузкой – у узла достаточно жесткости для тяжелых режимов. Моделирование теплообмена позволило сконструировать симметричный радиатор для эффективного отвода тепла. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации без потери точности. Привод шпинделя с максимальной частотой вращения 1600 мин-1 обеспечивает высокомоментный электродвигатель с цифровым векторным управлением мощностью 22 кВт. Крутящий момент с двигателя на шпинель переносится посредством двухступенчатой ременной передачи. Допускается кратковременная перегрузка двигателя для обеспечения мощности 33 кВт.



Параметр

Величина

Модель

820

Обработка

Максимальный диаметр обработки над станиной

800 мм

Максимальный диаметр обработки над суппортом

515 мм

Расстояние между патроном и центром

2000, 3000, 4000, 6000, 8000 мм

Шпиндель

Диаметр патрона

500 мм

Диаметр отверстия шпинделя

133 мм

Головка шпинделя DIN 55026

А2-11

Диаметр подшипника шпинделя

180 мм

Диапазон частот вращения шпинделя

1-1800 об/мин

Двигатель шпинделя

Siemens

Мощность двигателя (S1/S6)

Момент на шпинделе (S1/S6)

30 /45кВт

2660/4040 Нм

Оси XZ

Угол наклона Х оси

00

Перемещение каретки, ось Х

405 мм

Перемещение каретки, ось Z

3050 мм

Быстрый ход, ось X

5 м/мин

Быстрый ход, ось Z

7 м/мин

Диапазон рабочих подач, ось Х

0-3000 мм/мин

Диапазон рабочих подач, ось Z

0-5000 мм/мин

Тип направляющих

Скольжения

Максимальное усилие подачи Xоси

12000 Н

Максимальное усилие подачи Zоси

24000 Н

Револьверная головка

Количество станций инструмента

8

Скорость индексирования (450/1800)

0,65/1,95 сек

Диаметр зажимного гнезда

50 мм

Державки инструментов

Согласно DIN 69880

Задняя бабка

Тип задней бабки

Гидравлическая

Диаметр пиноли

120 мм

Ход пиноли

210 мм

Конус задней бабки

MК6

Общие

Параметры питания

400±10% В 50±2% Гц

Максимальная установленная мощность

45кВА

Система ЧПУ

Siemens 840D

Геометрия

Модель

SE820/300

Длина

5635мм

Ширина

2325 мм

Высота

2115 мм
