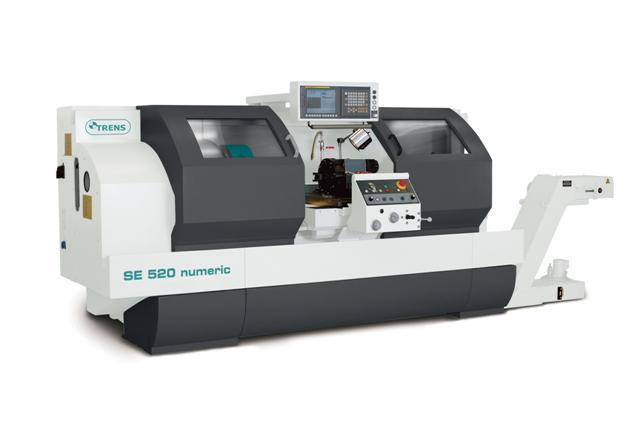

SE 520 Numeric (D-520 mm/L-1000-1500 mm)

Токарный станок с ЧПУ SE 520 numeric предназначен для обработки внешних и внутренних цилиндрических, торцевых, шарообразных и конусных поверхностей, нарезании резьбы, сверлении и развертывании отверстий.. Токарный станок SE 520 numeric предназначен преимущественно для тех, кто занимается штучным, мелкосерийным или ремонтным производством и хочет изготовить точные осевые и фланцевые детали.
Оичительные особенности токарного станка SE 520 numeric:
• Качественное управление частотой вращения, разгоном и торможением шпинделя;
• Функция правки резьбы;
• Центральная смазка поперечного суппорта, продольной каретки, шариковинтовых пар;
• Цифровое изображение частоты вращения шпинделя и перемещения суппортов;
• Снижение физического напряжения при обслуживании станка за счет управления обработкой деталей с помощью электрических маховиков;
• Бесшумная работа шпинделя благодаря использованию ременных передач;
• Точность станка IT6-7 (в зависимости от диаметра обработки), соответствующая норме STN ISO 1708 (DIN 8605);
Станок поставляется в базовом исполнении с двумя системами ЧПУ:
1. Система ЧПУ HEIDENHAIN Manual Plus 4110
Основной привод SIEMENS 11kW, приводы осей x и y Heidenhain
2. Система ЧПУ SIEMENS Sinumeric 810D
основной привод SIEMENS 11kW, привода осей of x и y Siemens
Стандартное изготовление токарного станка SE 520 Numeric:
• Отверстие шпинделя 70 мм - ISO 702/III - B8;
• Держатель инструментов MULTIFIX C с зажимом CD32150;
• Система управления Fanuc;
• Поддон для стружки;
• Охлаждение;
• Центральная смазка.
Специальное изготовление токарного станка с ЧПУ SE 520 numeric:
• Цилиндрическое отверстие шпинделя 77 мм - ISO 702/II - D8;
• Цилиндрическое отверстие шпинделя 105 мм - ISO 702/III - B11;
• Цилиндрическое отверстие шпинделя 105 мм - ISO 702/II - D11;
• Транспортер для стружек.
Дополнительные принадлежности
• 4-позиционный механический инструментодержатель Parat или Algra;
• 3-кулачковый зажимной патрон



ТЕХНИЧЕСКИЕ ДАННЫЕ SE520 Fanuc Quick Turn
  Управление через экран
  Siemens 802C / lite
Рабочий диапазон ручное управление с полуавтомачтисекими циклами
Макс.рабочий диаметр над станиной 520
Макс.диаметр в центрах и в патроне 290
Макс.диаметр патрона 250, 315
Макс. длина обрабатываемого вала 1000, 1500
Макс.масса в центрах 1000
Точность резания для 20-100 IT7
Точность резания для 100-400 IT6
Главный шпиндель
Передний конец шпинделя (ДИН 55026) ISO 702/III-B8/ISO 702/II-D8
Отверстие в шпинделе 77
Диапазон оборотов 20-2200
Мощность двигателя/ 50% ЕД 11
Суппорт
Рабочий ход в оси Z 950, 1450
Рабочий ход в оси Х 270
Перемещение резцедержателя
Поперечные рабочие подачи 3000
Ускоренная подача в поперечной оси 3
Продольные рабочие подачи 5000
Ускоренная подача в продольной оси 5
Задняя бабка
Диаметр пиноли 80
Конус пиноли 6
Ход пиноли 160
Габаритные размеры станка (длина х ширина х высота) 2790/3290x1560x1600
Масса станка 2700/2900
