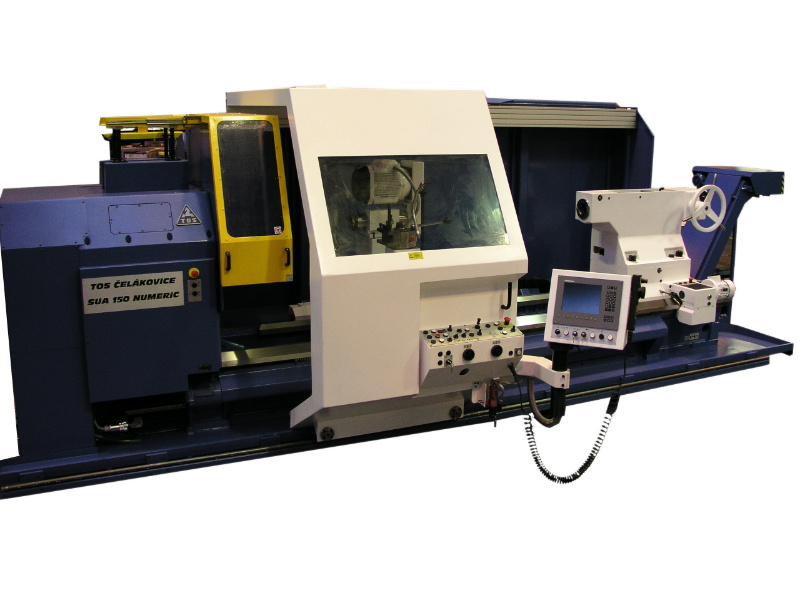

Токарный станок с ЧПУ SUA150Numeric (d:1500 mm/ L: 2000-8000 mm)

Универсальный центровый токарный станок SUA 150 Numeric является новым числово управляемым станком, который предназначен для черновых и окончательных операций деталей типа вал и фланец, для нарезки резьбы, расточки, токарной обработки конусов и разных форм ротационных поверхностей. У станка горизонтальная станина жесткой конструкции, направляющие поверхности станины закаленные и шлифованные, противоположные поверхности на продольной каретке облицованы скользящей материей «Turcite B», чтобы устранить преривыстые движения при малых подачах.Станок SUA 150 Numeric является станком с автоматическим управлением циклов с возможностью выбора управляющей системы Heidenhain, Siemens или Fagor.
Привод продолной подачи – ось Z, выполнен сервоприводом, присоединенным прямо на шарикоовинтовую пару. У станков с длиной между центрами свыше 5000 мм привод при помощи специальной коробки передач суппорта с определением зазора, подача реализуется про помощи збчатого гребня. Провод поперечной передачи – ось Х, реализован сервоприводом присоединенным прямо на шарикоовинтовую пару.
Отмеривание обоих подач выполнено ротационными датчиками рассположенными прямо на серводвгателях. У станков с росстоянием между центрами свыше 6 м ось Z – продольная подача отмеривана прямо, линейной линейкой.Станок можно тоже оснастить как головками управляемыми вручную, так многопозиционными цифрово управляемыми головками разных производителей.
Станок можно тоже оснастить большим количеством специальных принадлежностей и принадлежностями сконструированными под заказ, которые соблюдают требованию заклада на настоящую технологию обрабатывания.

Технические параметры



Pracovní rozsah



Рабочий диаметр над станиной

1 500 mm

Рабочий диаметр над суппортом

1 190 mm

Рабочий диаметр над удлиннеными санями с Т канавками

1 100 mm

Рабочий диаметр над прямоугольным калёным распредсетями с Т канавками

1 020 mm

Расстояние между центрами

2 000, 3 000, 4 000, 5 000, 6 000,
8 000 mm, max 20 000 mm

Макс. масса заготовки

6 000 / 8 000 kg

Шпиндель

vel. 11, DIN 55027, Bajonet

Сверление

128 mm

Диапазон оборотов

4-630 min-1

Мощность главного двигателя

37,0 Kw

Maкс. обороты на шпинделе

12 000 Nm

Задняя бабка



Пиноль

Ø 165 mm

внутренний конус

100 (1:20) mm

редукционная вставка

100 (MK6)

Общая потребляемая мощн

67,0 kVA

Масса

10 600 - 23 700 kg
