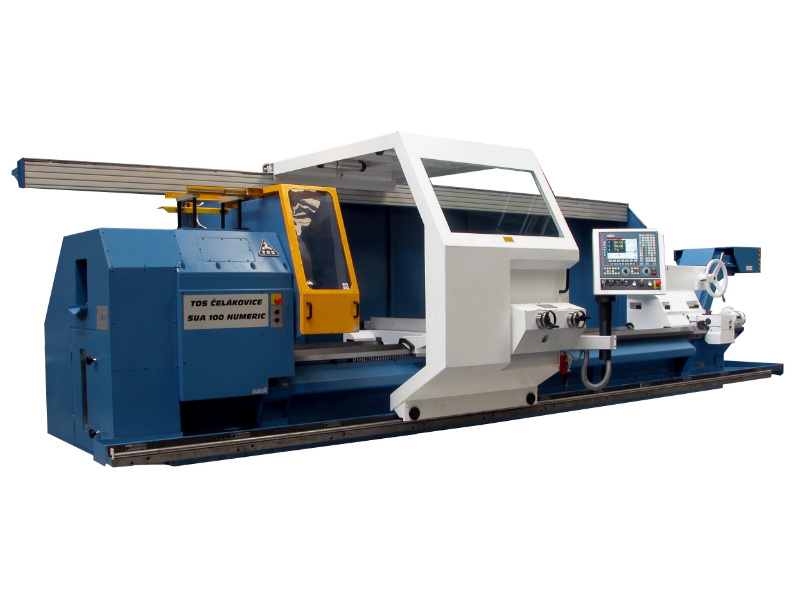

Токарный станок с ЧПУ SUA100Numeric (d:1050 mm/ L: 2000-8000 mm)

Универсальный токарный станок SUA100 NUMERIC представляет собой устройство с числовым управлением, который предназначен для обдирочных и доводочных работ над деталями валов и фланцев, для нарезки резьбы, высверливания, обработки конусов и различных фасонных вращающихся поверхностей. Станок оснащен горизонтальной станиной жесткой конструкции, ведущие поверхности станины были закалены и отполированы, противолежащие поверхности на продольных салазках обложены скользящей массой Turcite B для устранения скачкообразных движений при небольших перемещениях. Станок SUA 100 NUMERIC представляет собой устройство с автоматическим управлением циклами, которое можно оснастить системой управления от фирмы Fagor, Heidenhain или Siemens. Привод продольного перемещения - ось Z, представляет собой сервопривод, подключенный непосредственно к шариковому винту. У станков с длиной большей 5000 мм., привод проведен через, зубчатый гребень. Привод поперечного перемещения - ось X, представляет собой сервопривод, подключенный непосредственно к шариковому винту .Измерения обоих видов перемещения осуществляется при помощи ротационных датчиков, расположенных на сервоприводах. У станков с большими длинами вращения ось Z - продольное перемещение измеряется непосредственно, при помощи линейки. Станок можно оборудовать, как управляемыми вручную ножевыми головками, так и многопозиционными CNC управляемыми головками производства различных фирм . Кроме того, станок можно оснастить большим количеством специального вспомогательного оборудывания и оснасткой , которая конструируется по заказу, и исполняет требования технологии обрабатки данного заказа.

Технические параметры



Pracovní rozsah



Рабочий диаметр над станиной

1 050 mm

Рабочий диаметр над суппортом

720 mm

Рабочий диаметр над удлиннеными санями с Т канавками

630 mm

Рабочий диаметр над прямоугольным калёным распредсетями с Т канавками

550 mm

Расстояние между центрами

2 000, 3 000, 4 000, 5 000, 6 000,
8 000 mm, max 20 000 mm

Макс. масса заготовки

6 000 / 8 000 kg

Шпиндель

vel. 11, DIN 55027, Bajonet

Сверление

128 mm

Диапазон оборотов

4-630 min-1

Мощность главного двигателя

37,0 Kw

Maкс. обороты на шпинделе

12 000 Nm

Задняя бабка



Пиноль

Ø 165 mm

внутренний конус

100 (1:20) mm

редукционная вставка

100 (MK6)

Общая потребляемая мощн

67,0 kVA

Масса

9 500 - 22 500 kg
