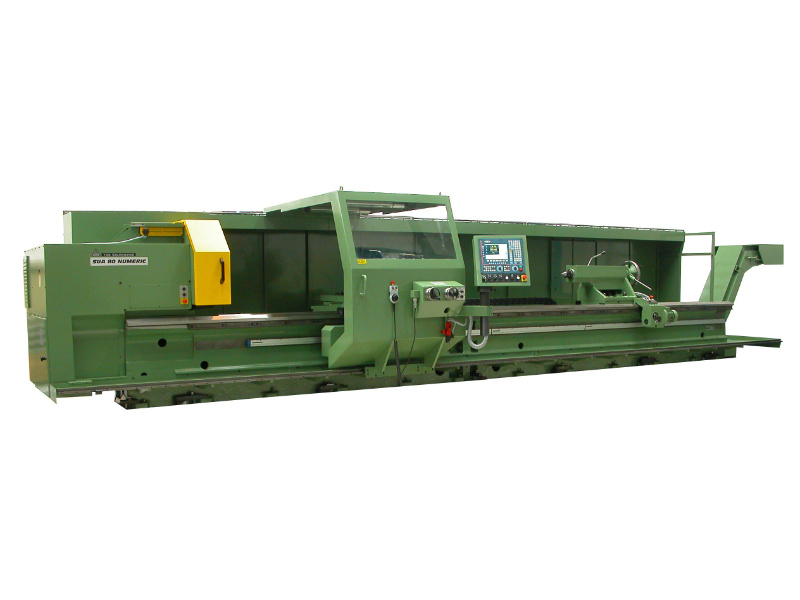

Универсальный токарный станок SUA80 NUMERIC представляет собой устройство с числовым управлением, который предназначен для обдирочных и доводочных работ над деталями валов и фланцев, для нарезки резьбы, высверливания, обработки конусов и различных фасонных вращающихся поверхностей. Станок оснащен горизонтальной станиной жесткой конструкции, ведущие поверхности станины были закалены и отполированы, противолежащие поверхности на продольных салазках обложены скользящей массой Turcite B для устранения скачкообразных движений при небольших перемещениях. Станок SUA 80 NUMERIC представляет собой устройство с автоматическим управлением циклами, которое можно оснастить системой управления от фирмы Fagor, Heidenhain или Siemens. Привод продольного перемещения - ось Z, представляет собой сервопривод, подключенный непосредственно к шариковому винту. У станков с длиной большей 3500 мм., привод проведен через, зубчатый гребень. Привод поперечного перемещения - ось X, представляет собой сервопривод, подключенный непосредственно к шариковому винту .Измерения обоих видов перемещения осуществляется при помощи ротационных датчиков, расположенных на сервоприводах. У станков с большими длинами вращения ось Z - продольное перемещение измеряется непосредственно, при помощи линейки. Станок можно оборудовать, как управляемыми вручную ножевыми головками, так и многопозиционными CNC управляемыми головками производства различных фирм . Кроме того, станок можно оснастить большим количеством специального вспомогательного оборудывания и оснасткой , которая конструируется по заказу, и исполняет требования технологии обрабатки данного заказа.
Technické parametry
|
|
Рабочий диапазон
|
|
Рабочий диаметр над станиной
|
840 mm
|
Рабочий диаметр над суппортом
|
530 mm
|
Рабочий диаметр над удлиннеными санями с Т канавками
|
450 mm
|
Расстояние между центрами
|
2 000, 2 750, 3 500, 5 000,
6 500, 8 000 mm, max 14 000 mm
|
Макс. масса заготовки
|
6 000 / 8 000 kg
|
Шпиндель
|
vel. 11; DIN 55027, Bajonet
|
Сверление
|
128 mm
|
Диапазон оборотов
|
5 – 1 250 min-1
|
Мощность главного двигателя
|
30,0 Kw
|
Maкс. обороты на шпинделе
|
8 000 Nm
|
Задняя бабка
|
|
Пиноль
|
Ø165 mm
|
внутренний конус
|
MK6
|
редукционная вставка
|
|
Общая потребляемая мощн
|
57 kVA
|
Масса
|
7 500 – 14 900 kg
|
